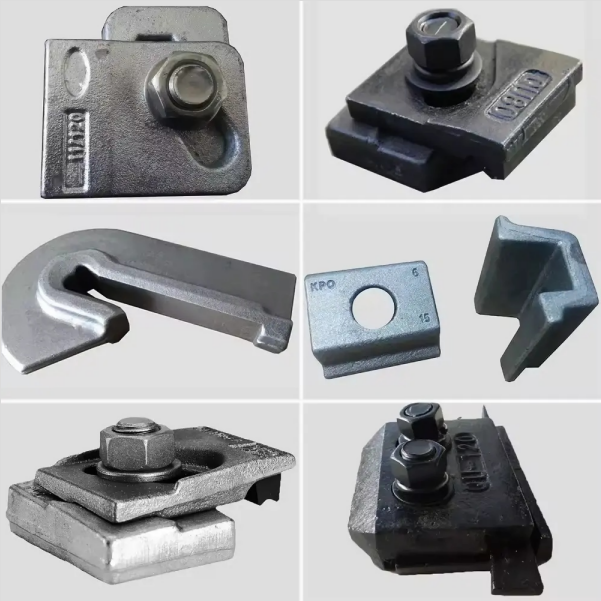

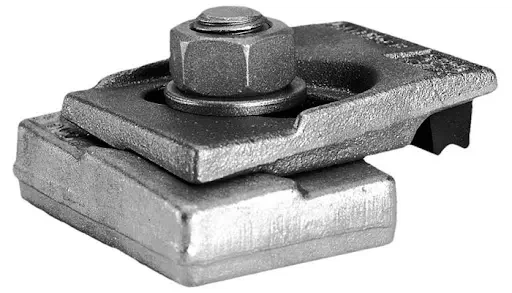

Analiza naprezanja i optimizacija strukture tlačne ploče
Koje su razlike u raspodjeli naprezanja između šinskih stezaljki na ravnim i zakrivljenim dijelovima i kako ih treba prilagoditi?
Na ravnim dionicama šine su uglavnom izložene uzdužnoj napetosti vlaka i blagim bočnim vibracijama. Naprezanje na stezaljkama šina je relativno ravnomerno, prvenstveno podnoseći blagu silu bočne reakcije šina. Njihova osnovna funkcija je spriječiti blago bočno pomicanje šina. Stoga se na ravnim dijelovima mogu koristiti šinske obujmice standardne veličine-, uglavnom izrađene od običnog ugljičnog čelika, kako bi se osiguralo adekvatno bočno pozicioniranje temelja. Na zakrivljenim dionicama, centrifugalna sila nastala kada vlak prođe uzrokuje veći bočni potisak na šine, usmjeren prema van od krivine. Stoga, šinske stezaljke treba da izdrže veću bočnu reakcijsku silu, a naprezanje na vanjskim šinskim stezaljkama je znatno veće od onog na unutrašnjim šinskim stezaljkama, što rezultira neravnomjernom raspodjelom naprezanja. Da bi se prilagodili karakteristikama naprezanja zakrivljenih presjeka, potrebne su potisne ploče veće čvrstoće od legiranog čelika, koje povećavaju debljinu ploče i područje stezanja kako bi se povećala nosivost bočnog opterećenja-. Istovremeno, predopterećenje potisnih ploča može se podesiti, pri čemu je predopterećenje vanjske potisne ploče povećano za 20%-30% u odnosu na unutrašnju ploču, osiguravajući otpor bočnom pritisku šine i sprječavajući pomicanje šine prema van. Za krivulje malog radijusa, broj postavljenih potisnih ploča može se povećati kako bi se dodatno poboljšalo bočno pozicioniranje i prilagodilo složenim stresnim okruženjima.
Koji su efekti ugla stezanja i debljine na performanse nosivosti-u dizajnu strukture tlačne ploče?
Ugao stezanja i debljina potisne ploče su osnovni strukturni parametri koji utječu na njenu nosivost-izvođenja, direktno određujući efekat bočnog pozicioniranja i nosivost-nosivosti. Što se tiče ugla stezanja, potrebno ga je precizno uskladiti sa uglom glave šine (obično 1:4 ili 1:6). Ako je ugao stezanja prevelik, ploča za stezanje neće dobro pristajati uz šinu, stvarajući praznine i prouzrokujući klizanje pod silom, ne uspijevajući efikasno fiksirati šinu. Ako je ugao stezanja premali, sila stezanja stezne ploče na šini će biti prevelika, lako će ogrebati površinu šine i povećati koncentraciju naprezanja na samoj steznoj ploči, ubrzavajući habanje od zamora. Što se tiče debljine, što je veća debljina stezne ploče, to je veća nosivost-nosivosti, bolja je otpornost na deformacije i veća bočna sila koju može izdržati, što ga čini pogodnim za teška-opterećenja, zakrivljene i druge-presjeke visokog naprezanja. Međutim, prevelika debljina također povećava troškove i poteškoće u instalaciji. Stoga ga je potrebno racionalno projektirati prema opterećenju linije. Standardna debljina stezne ploče je 8-10 mm za konvencionalne brze vodove, 12-14 mm za teške-vodove i 10-12 mm za brze vodove, balansirajući nosivost i ekonomičnost.
Koje su ključne tačke za strukturnu optimizaciju steznih ploča za{0}}brze linije?
Željezničke{0}}pruge velike brzine postavljaju izuzetno visoke zahtjeve za bočnu stabilnost kolosijeka i glatkoću vožnje. Strukturna optimizacija potisne ploče fokusira se na "laku težinu, visoku preciznost, visoku otpornost na zamor i niske vibracije." Prvo, materijal potisne ploče je optimiziran odabirom -legure aluminijuma visoke čvrstoće ili legiranog čelika kako bi se postigla lagana težina uz osiguravanje nosivosti{4}}nosivosti, smanjenje ukupne težine kolosijeka i ublažavanje uticaja vibracija voza. Drugo, struktura stezanja je optimizirana korištenjem površine za stezanje u obliku luka kako bi se povećala površina kontakta sa šinom, smanjila koncentracija naprezanja i poboljšala preciznost stezanja kako bi se osiguralo čvrsto prianjanje između potisne ploče i šine, sprječavajući klizanje. Treće, struktura veze potisne ploče je optimizirana korištenjem vijaka protiv -otpuštanja kako bi se povećala stabilnost prednaprezanja i spriječilo olabavljenje vijka zbog vibracija velike brzine-. Osim toga, elastične zaptivke su dodane na kontaktnim tačkama između potisne ploče i šine i pragova kako bi se ublažile vibracije pri velikoj-brzini, smanjilo habanje i smanjila buka vibracija, poboljšavajući udobnost u vožnji. Konačno, oblik potisne ploče je optimiziran za smanjenje otpora vjetra, prilagođavanje aerodinamičkim zahtjevima pri velikoj-brzini rada i izbjegavanje dodatnih sila koje djeluju na potisnu ploču zbog -brzine protoka zraka.
Koje su uobičajene lokacije istrošenosti potisnih ploča i metode njihove popravke?
Uobičajena područja habanja na potisnim pločama uključuju površinu stezanja, područje oko rupa za vijke i donju površinu u kontaktu sa pragom. U ovim područjima je koncentrisan stres i česta su trenja. Habanje površine stezanja uglavnom je posljedica stalnog trenja između šine i potisne ploče, što dovodi do deformacije, smanjene hrapavosti i smanjenog prianjanja. Habanje oko rupa za vijke prvenstveno je uzrokovano prekomjernim prednaprezanjem vijaka ili vibracijama koje dovode do habanja pri cijeđenju, a može čak rezultirati i deformacijom rupe za vijke. Habanje donje površine uzrokovano je ponovljenim udarcima i trenjem o prag, što rezultira stanjivanjem. Metode popravke zavise od stepena istrošenosti. Manje habanje (habanje manje od ili jednako 0,5 mm) može se obnoviti mehaničkim brušenjem i poliranjem kako bi se poboljšala ravnost i hrapavost površine stezanja, nakon čega slijedi anti- tretman protiv korozije za kontinuiranu upotrebu. Umjereno habanje (habanje 0,5-1mm) može se riješiti zavarivanjem, gdje se legirani materijal koji odgovara materijalu tlačne ploče zavaruje na istrošenu površinu. Nakon brušenja vrši se termička obrada i antikorozivna obrada kako bi se vratile njegove dimenzije i performanse. Jako istrošeno (istrošeno > 1 mm) ili potisne ploče sa pukotinama ili deformacijama ne mogu se obnoviti popravkom i moraju se direktno zamijeniti kako bi se izbjeglo utjecaj na učinak pozicioniranja šine.
Kakav je mehanizam rada stezne ploče i elastične kopče i kako se osigurava njihov stabilan rad?
Radni mehanizam stezne ploče i elastične kopče je jedan od "podjele rada i međusobnog dopunjavanja", radeći zajedno na fiksiranju i pozicioniranju šine. Elastična obujmica uglavnom pruža uzdužnu silu stezanja, fiksirajući vertikalni položaj šine i sprječavajući je da skače gore-dolje; stezna ploča uglavnom pruža bočnu steznu silu, fiksirajući bočni položaj šine i sprječavajući njeno pomicanje lijevo i desno. Njihovo kombinirano djelovanje osigurava stabilnost šine pod opterećenjem voza. Da bi se osigurala stabilna koordinacija između dvije komponente, moraju se ispuniti tri osnovna zahtjeva: Prvo, usklađivanje specifikacije: dimenzije stezanja i položaji rupa za vijke na potisnoj ploči moraju precizno odgovarati elastičnoj kopči, šini i pragu kako bi se izbjegle smetnje u instalaciji i osiguralo pravilno funkcioniranje. Drugo, uravnotežena sila: sila stezanja elastične kopče i sila stezanja potisne ploče moraju biti kompatibilne. Prekomjerna sila stezanja može preopteretiti potisnu ploču i uzrokovati deformaciju, dok nedovoljna sila stezanja neće moći pomoći potisnoj ploči pri fiksiranju šine. Treće, sinkronizirana instalacija: tokom ugradnje, prvo treba podesiti položaj potisne ploče kako bi se osiguralo čvrsto stezanje, zatim treba ugraditi elastičnu kopču, a vijke treba ravnomjerno zategnuti kako bi se osiguralo da su oba istovremeno pod stresom, izbjegavajući pretjerano opterećenje bilo koje komponente. Nadalje, tokom održavanja, potrebno je istovremeno provjeriti stanje i tlačne ploče i elastične obujmice, a istrošene ili deformirane komponente treba odmah zamijeniti kako bi se osiguralo da uvijek rade u tandemu i garantuju stabilnost staze.
