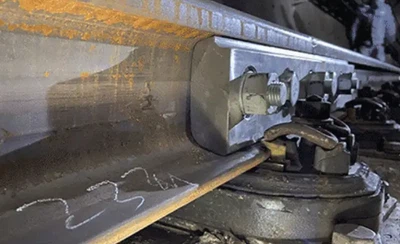

Atračnica riblja pločaje strukturna spojna šipka koja sprječava prekomjerno pomicanje i deformaciju na krajevima šine ponovnim-uspostavljanjem efektivne presječne čvrstoće u zoni spoja. Široko se koristi tamo gdje zavarivanje nije izvodljivo.GNEE RAILisporučuje riblje ploče za standarde za šine GB, UIC, DIN536, QU, JIS, AS1085, BS11 i AREMA/ASCE i nudi pomoć u konfiguraciji zajedničkog sistema za različite uslove kolosijeka.
Za šta se koriste riblje ploče u modernim željeznicama?
Riblje ploče, poznate i kao spojne šipke, spojne šipke ili šinski spojevi, kritični su metalni zatvarači pričvršćeni na bočne strane krajeva šina kako bi ih povezali, osiguravajući strukturalni integritet, pravilan razmak i vertikalno/horizontalno poravnanje. Oni prenose teret kotača između tračnica, sprječavaju skretanje i neophodni su u modernoj,-oterećenoj željezničkoj signalizaciji za izolacijske kolosijeke.
Ključni primjeri upotrebe i funkcije u modernim željeznicama:
- Kontinuitet staze:Oni osiguravaju vezu između dva kraja šine, održavajući glatku, kontinuiranu površinu.
- Raspodjela opterećenja:Oni prenose vertikalna, bočna i uzdužna opterećenja s jedne šine na drugu, sprječavajući skretanje.
- Signalna izolacija:Specijalizovane izolovane ploče za ribu su ključne u modernim, američkim železničkim mrežama za razdvajanje električnih kola za, signalizaciju i, {Link: Positive Train Control (PTC)}.
- Održavanje i podešavanja staze:Oni omogućavaju lakše održavanje u područjima koja zahtijevaju česta prilagođavanja kolosijeka, kao što su pustinjske zone kako bi se prilagodilo proširenju.
- Komponente prekidača:Koriste se u željezničkim skretnicama za spajanje pokretnih skretnica na šine za zatvaranje.
Specifikacija šinskog spoja
Veličine šinskih spojeva (fishplate) određuju se težinom i tipom šine, a uobičajene dužine su 24 inča (4 rupe) ili 36 inča (6 rupa) za standardne dijelove šine. Oni se kreću od lake šine (8kg-30kg) do teške šine (38kg-60kg) i specijalizovanih kranskih šina (QU70-QU120), tipično usklađenih sa sekcijom šine, kao što su AREMA 115RE, 132RE ili UIC60.
| Tip | Veličina |
|---|---|
| GB standard | 43KG, 50KG, 60KG, 75KG |
| AREMA standard | 115RE, 119RE, 132/136RE, 141RE, 100-8, 122CB |
| BS standard | BS75R, BS80A, BS90A, BS100A, BS113A |
| UIC standard | UIC54, UIC60 |
| DIN standard | FI30, FI33, FI41, FI49 |
| AS standard | 31KG, 41/47KG, 50KG, 53KG, 60KG, 68KG, NIJ-721, NIJ-722, 60AS, 85AS |
| Brazilski standard | TJ57, TJ ASCE 90, TJ UIC60 |
| Peruanski standard | 75 LBS ASCE, 75 LBS BSS, 80 LBS ASCE, TJ BS80A |
| 1 UIC54 Rail Joints | ||
| Stavka | UIC54 Rail Joint 6 Holes | UIC54 Šinski spoj 4 rupe |
| Specifikacija | Dužina 920 mm, 6 rupa | Dužina 630 mm, 4 rupe |
| Jedinična težina | 22,9 kg/kom | 15,6 kg/kom |
| Standard | UIC | |
| Materijal | 55# | |
| Pakovanje | U paketu čeličnim trakama sa željeznim/drvetnim paletama | |
| Površina | Obicno/crno ulje | |
| 2 UIC60 Rail Joints | ||
| Stavka | UIC60 Šinski spoj 6 rupa | UIC60 Šinski spoj 4 rupe |
| Specifikacija | 6 rupa | 4 rupe |
| Jedinična težina | 17,5 kg/kom | |
| Standard | UIC | |
| Materijal | 55# | |
| Pakovanje | U paketu čeličnim trakama sa željeznim/drvetnim paletama | |
| Površina | Obicno/crno ulje | |
| 3 115RE Rail Joints | ||
| Model | 115RE Šinski spoj 6 rupa | 115RE Šinski spoj 4 rupe |
| Specifikacija | 36" duga, 6 rupa, veličina 3-1/2" x 6" x 6", ZA SMJEŠTAJ 1" VIJKOVA | 24" duga, 4 rupe, ZA SMJEŠTAJ 1" VIJKOVA |
| Jedinična težina | 25,5 kg/kom | 16,7 kg/kom |
| Standard | AREMA | |
| Materijal | 50#/55# | |
| Pakovanje | U paketu čeličnim trakama sa željeznim/drvetnim paletama | |
| Površina | Obicno/crno ulje | |
Osnovan 2008.GNEE RAILje vodeći svjetski proizvođač i dobavljač željezničkih komponenti, specijaliziran za visok-kvalitettračne riblje ploče(šipke za spajanje/šipke za spajanje) sa snažnim proizvodnim kapacitetom i globalnim servisnim mogućnostima.
Naš portfelj šinskih ribljih ploča je sveobuhvatan i usklađen sa međunarodnim standardima, uključujući UIC, AREMA, BS, DIN i GB, pokrivajući laku šinu (8kg-30kg), tešku šinu (38kg-75kg) i sisteme za šine krana (QU70-QU120). Nudimo različite tipove kao što su izolovane spojne šipke, ispupčene riblje ploče i kompromisni spojevi šine, sa preciznim specifikacijama (4-rupa/6 rupa, 24-inča/36-inča), osiguravajući odlične mehaničke performanse. Podržavamo strogu kontrolu kvaliteta podržanu od strane ISO 9001:2015 od strane trećeg centra za provjeru i inspekciju u kući, GS dio BV. Naša usluga na jednom mjestu uključuje prilagođavanje, proizvodnju, pakovanje i podršku nakon prodaje, prilagođenu projektnim potrebama klijenata.
