A tračnica riblja ploča je komponenta za stabilizaciju zgloba koja održava precizno poravnanje šine iu horizontalnoj iu vertikalnoj ravni, osiguravajući konzistentan kontakt točak-tračnica i minimizirajući dinamičke sile udara na spojevima. Osnovno je pratiti glatkoću u zglobnim sistemima.GNEE RAILpruža riblje ploče dizajnirane za GB, UIC, DIN536, QU, JIS, AS1085, BS11 i AREMA/ASCE standarde i podržava kupce u planiranju zajedničkog rasporeda i provjerama kompatibilnosti sistema pričvršćivanja.
Koje su tri vrste šinskih spojeva?
Tri glavne vrste šinskih spojeva na osnovu položaja praga supoduprtih zglobova(spavac direktno ispod zgloba),viseći zglobovi(spoj između dva praga), imostovni spojevi(podržan pločom mosta). Ostali uobičajeni funkcionalni tipovi uključujuvijcima, kompromis(za različite veličine šina), iizolovanizglobova.
Ključne vrste šinskih spojeva:

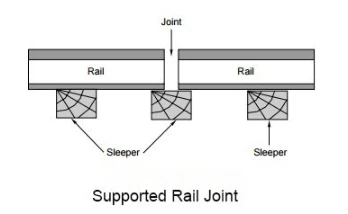

- Podržani zglob:Prag se postavlja direktno ispod spoja šine, smanjujući habanje, ali čineći spoj krutim.
- Suspendirani zglob:Šinski spoj je okačen između dva praga, što je uobičajeno u mnogim željezničkim sistemima.
- Mostni spoj:Slično visećem spoju, ali podržano metalnom premosnom pločom s obje strane.
Koja je funkcija željezničkog spoja?
Željeznički spoj (ili riblja ploča) povezuje dva kraja šine kako bi se stvorio kontinuiran, siguran i poravnat kolosijek, omogućavajući toplinsko širenje i kontrakciju dok prenosi teška vertikalna opterećenja na pragove. Oni održavaju strukturalni integritet, nesmetano vode vozove i ključni su za omogućavanje fleksibilnosti kolosijeka u konvencionalnoj konstrukciji šina.
Ključne funkcije željezničkog spoja:
- Povezivanje šinskih dijelova:Oni čvrsto drže dva susjedna kraja šine.
- Ekspanzija i kontrakcija:Oni dozvoljavaju šinu da se širi i skuplja s promjenama temperature, sprječavajući termički stres.
- Raspodjela opterećenja:Oni raspoređuju teška vertikalna opterećenja kotača od jedne šine do druge i dole do pragova.
- Osiguravanje kontinuiteta:Oni pružaju glatku i kontinuiranu kotrljajuću površinu za kotače vlakova.
- Održavanje mjerača:Oni pomažu u održavanju ispravnog razmaka (promjera) između šina.
Materijal šinskog spoja
| Vrsta materijala | Tipična ocjena/oznaka | Hemijski sastav (tež.%) | Napomene / Ekvivalentni standardi |
|---|---|---|---|
| Ugljični konstrukcijski čelik | Q235(GB/T 700) | C:Manje ili jednako 0,22 Si:Manje ili jednako 0,35 Mn: 0.30-0.65 P:Manje ili jednako 0,045 S:Manje ili jednako 0,045 |
Uobičajeni meki čelik za opće spojne šipke. Slično kaoASTM A36, S235JR. |
| Ugljični konstrukcijski čelik | Q255(GB/T 700) | C: 0.18-0.28 Si:Manje ili jednako 0,35 Mn: 0.40-0.70 P:Manje ili jednako 0,045 S:Manje ili jednako 0,045 |
Nešto veća snaga od Q235. |
| Srednji ugljični čelik | 50Mn / 50BA(GOST 10779) | C: 0.47-0.55 Si: 0.17-0.37 Mn: 0.80-1.20 P:Manje ili jednako 0,040 S:Manje ili jednako 0,045 |
Klasični čelik za riblje ploče visoke{0}}vrste. Široko se koristi za spojeve glavne linije. |
| Srednji ugljični čelik | 55#(GB/T 699) | C: 0.52-0.60 Si: 0.17-0.37 Mn: 0.50-0.80 P:Manje ili jednako 0,035 S:Manje ili jednako 0,035 |
Standardni srednji ugljični čelik za zahtjevne primjene. Slično kaoAISI 1055. |
| legirani čelik | 42CrMo(GB/T 3077) | C: 0.38-0.45 Si: 0.17-0.37 Mn: 0.50-0.80 Cr: 0.90-1.20 Mo: 0.15-0.25 P:Manje ili jednako 0,035 S:Manje ili jednako 0,035 |
Legura visoke{0}}čvrstoće, visoke-žilavosti za teške uslove rada. Slično kaoAISI 4140/4142. |
| Sferoidno grafitno lijevano željezo | QT450-10(GB/T 1348) | C: 3.60-3.90 Si: 2.00-3.00 Mn:Manje ili jednako 0,50 P:Manje ili jednako 0,07 S:Manje ili jednako 0,015 Mg:0,03-0,06 (Nodulizer) |
Koristi se u nekim tradicionalnim/zglobnim kompletima zbog svoje sposobnosti livenja i prigušenja. Slično kaoEN{0}}GJS-450-10. |
| Izolacijski kompozitni materijal | Epoxy fiberglass / FRP | baza:Epoxy Resin pojačanje: E-Glass Fiber (>60%) aditivi:Učvršćivač, punila (npr. SiO₂) |
No metallic elements. Provides electrical insulation (Resistivity >10¹² Ω·cm), otpornost na koroziju. |
Hot Fish Tanjir iz GNEE RAIL-a:
| Standard | Tip | Dužina/Prečnik | Težina / Materijal | |
| AREMA 2007 | 115RE | 4 rupe-24" | 17.04Kg | 45# hemikalija |
| 115RE | 6 rupa-36" | 25.56Kg | sastav (%): | |
| 132-136RE | 4 rupe-24" | 17.75Kg | C: 0.42-0.50 | |
| 132-136RE | 6 rupa-36" | 26.63Kg | Mn: 0,50-0,80 | |
| UIC{0}} | UIC60 | 4 rupe-630/Φ26 | 18.07Kg | Si: 0,17-0,37 |
| UIC60 | 4 rupe-600/Φ28 | 17.47Kg | Cr: Manje ili jednako 0,25 | |
| UIC60 | 4 rupe-630/Φ25 | 18.1Kg | P: Manje ili jednako 0,035 | |
| UIC54 | 4 rupe | 14.34Kg | S: Manje ili jednako 0,035 | |
| UIC54 | 6 rupa-800 | 19.94Kg | ||
| BS 47-1 | BS75R | 4 rupe | 6.56Kg | |
| BS60A | 4 rupe | 5.61Kg | ||
| BS80A | 4 rupe | 6.5Kg | ||
| BS90A | 685.8/Φ26 | 13.23Kg | 50# hemikalija | |
| BS90A | 792.9/Φ26.2 | 15.34Kg | sastav (%): | |
| BS100A | 4 rupe | C: 0.62-0.70 | ||
| 90/91LB | 4 rupe | 18.08Kg | Mn: 0,50-0,80 | |
| 90/91LB | 6 rupa | 19.9Kg | Si: 0,17-0,37 | |
| AS | 50kg | 4 rupe | 14.3Kg | Cr: Manje ili jednako 0,25 |
| 50kg | 6 rupa | 19.5Kg | P: Manje ili jednako 0,035 | |
| S49 | 4 rupe | 9.71Kg | S: Manje ili jednako 0,035 | |
Osnovan 2008.GNEE RAILje vodeći svjetski proizvođač i dobavljač željezničkih komponenti, specijaliziran za visok-kvalitettračne riblje ploče(šipke za spajanje/šipke za spajanje) sa snažnim proizvodnim kapacitetom i globalnim servisnim mogućnostima.
Naš portfelj šinskih ribljih ploča je sveobuhvatan i usklađen sa međunarodnim standardima, uključujući UIC, AREMA, BS, DIN i GB, pokrivajući laku šinu (8kg-30kg), tešku šinu (38kg-75kg) i sisteme za šine krana (QU70-QU120). Nudimo različite tipove kao što su izolovane spojne šipke, ispupčene riblje ploče i kompromisni spojevi šine, sa preciznim specifikacijama (4-rupa/6 rupa, 24-inča/36-inča), osiguravajući odlične mehaničke performanse. Podržavamo strogu kontrolu kvaliteta podržanu od strane ISO 9001:2015 od strane trećeg centra za provjeru i inspekciju u kući, GS dio BV. Naša usluga na jednom mjestu uključuje prilagođavanje, proizvodnju, pakovanje i podršku nakon prodaje, prilagođenu projektnim potrebama klijenata.
