Šta drži dvije šine zajedno?
Dvije željezničke šine se prvenstveno drže zajednoriblje ploče(također poznate kao spojne šipke ili šipke za spajanje) u kombinaciji savijciiopružne podloške. Ove metalne ploče su pričvršćene vijcima na bočne strane krajeva šina, povezujući ih kako bi se osiguralo pravilno poravnanje i kontinuitet. Za moderne,-brze pruge, šine se sve više pridružujuzavarivanjeza stvaranje kontinuirane zavarene šine (CWR).
GNEE RAILisporučuje riblje ploče precizno usklađene sa šinama GB 8–60 kg/m, UIC50/54/60, DIN536 A55–A120 kranskim šinama, QU70–QU120, JIS serijom, AS1085 šinama, BS11 sekcijama i AREMA/ASCE profilima za spajanje vijaka, kao i usluge dizajna spojeva.
Ključne komponente za spajanje šina:
- Riblja ploča (šipke za zglobove):Metalne šipke postavljene na obje strane tračnice na spoju.
- Riblji vijci:Čelični vijci-visoke čvrstoće prošli su kroz rupe na šinama i ribljim pločama kako bi ih učvrstili.
- Opružne podloške/zaporne podloške:Postavljen ispod matica kako bi se spriječilo njihovo otpuštanje uslijed vibracija.
- zavarivanje:Metoda spajanja krajeva šina zajedno za glatkiju, čvršću i kontinuiranu stazu.
Koje su prednosti korištenja šinskog spoja?
Šinski spojevi su neophodni za povezivanje šinskih dijelova kako bi se stvorili kontinuirani, stabilni i fleksibilni kolosijeci, omogućavajući siguran rad voza. Ključne prednosti uključuju prilagođavanje termičkog širenja/kontrakcije, pružanje strukturalne podrške za sprečavanje izvijanja, omogućavanje lakše instalacije i održavanja i olakšavanje električne izolacije u signalnim sistemima.
Ključne prednosti šinskih spojeva:
- Upravljanje termičkom ekspanzijom:Oni pružaju praznine koji omogućavaju šine da se šire i skupljaju s promjenama temperature, sprječavajući oštećenja i izvijanje.
- Strukturna podrška i usklađivanje:Spojevi, posebno s ribljim pločama, održavaju pravilno poravnanje šina i podupiru strukturu kolosijeka.
- Jednostavnost instalacije i održavanja:Šinski spojevi omogućavaju bržu, jednostavniju montažu i lakšu zamjenu dijelova u odnosu na zavarivanje.
- električna izolacija:Izolovani šinski spojevi su kritični za odvajanje kolosečnih kola u sistemima signalizacije.
- Fleksibilnost u dizajnu:Omogućuju spajanje šina različitih veličina putem kompromisnih spojeva.
- Isplativost-:Oni omogućavaju upotrebu kraćih šina i smanjuju troškove održavanja.

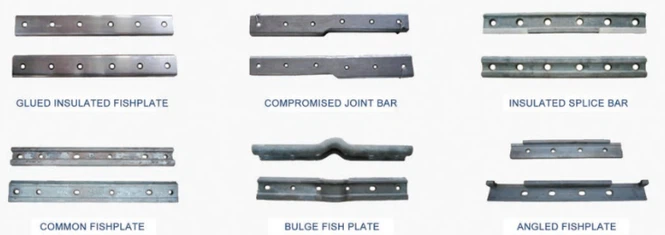

Vrste i specifične prednosti:
- Standardni spojevi (kvadratni/poprečni):Ponudite strukturnu stabilnost za direktna opterećenja, posebno u, na primjer, ravnim scenarijima standardne staze.
- Kompromisni zglobovi:Učinkovito spojite šine različitih profila ili veličina.
- Izolovani spojevi:Ključno za signalizaciju radi sprečavanja kratkih spojeva i upravljanja električnim strujama.
- Kompozitni spojevi:Nudi visoku čvrstoću, smanjenu težinu i poboljšanu otpornost na ekstremne temperature.
| Joint Type | Ključna specifikacija / opis |
|---|---|
| Standardni spoj šine (riblja ploča) | - profil:Odgovara sekciji šine (npr. UIC 60, 136RE). - dužina:Obično 600 mm ili 800 mm po strani. - rupe:4 ili 6 rupa za vijke po šipki. |
| Izolirani šinski spoj (IRJ) | - Materijal:Čelično jezgro sa kompozitnim izolacionim krajnjim-stubovima/pločama ili puni epoksidni kompozit. - električni otpor: >10⁸ Ω. |
| Kompromisni šinski spoj | - Dizajn:Povezuje dva različita profila šina (npr. UIC 54 na UIC 60). - profil:Svaka strana je mašinski obrađena tako da odgovara odgovarajućoj tračnici. |
| Joggled Rail Joint | - Značajka:Ima utisnutu (pokretnu) sekciju koja omogućava neprekidnu površinu glave šine za glatkiji prolaz kotača. |
| Most Rail Joint | - Dizajn:Često ojačana (deblja mreža/duža) za lokacije visokog-naprezanja kao što su prilazi mostovima. |
| Ljepljen izolirani spoj | - Izgradnja:Čelične šipke zalijepljene za kompozitnu izolaciju pomoću ljepila visoke{0}}čvrstoće za poboljšanu izdržljivost. |
| Zavareni spoj šine (za CWR) | - Vrsta:Flash{0}}čeoni ili termički zavar. - specifikacija:Zavar mora imati mehanička svojstva jednaka ili veća od matične šine. |
| Dilatacijski spoj (za BRE) | - Značajka:Omogućava kontrolirano toplinsko širenje u dugim šinama na mostovima ili u zonama ekstremnih temperatura. |
Osnovan 2008.GNEE RAILje vodeći svjetski proizvođač i dobavljač željezničkih komponenti, specijaliziran za visok-kvalitettračne riblje ploče(šipke za spajanje/šipke za spajanje) sa snažnim proizvodnim kapacitetom i globalnim servisnim mogućnostima.
Naš portfelj šinskih ribljih ploča je sveobuhvatan i usklađen sa međunarodnim standardima, uključujući UIC, AREMA, BS, DIN i GB, pokrivajući laku šinu (8kg-30kg), tešku šinu (38kg-75kg) i sisteme za šine krana (QU70-QU120). Nudimo različite tipove kao što su izolovane spojne šipke, ispupčene riblje ploče i kompromisni spojevi šine, sa preciznim specifikacijama (4-rupa/6 rupa, 24-inča/36-inča), osiguravajući odlične mehaničke performanse. Podržavamo strogu kontrolu kvaliteta podržanu od strane ISO 9001:2015 od strane trećeg centra za provjeru i inspekciju u kući, GS dio BV. Naša usluga na jednom mjestu uključuje prilagođavanje, proizvodnju, pakovanje i podršku nakon prodaje, prilagođenu projektnim potrebama klijenata.
