Šta je spoj riblje ploče?
Ariblji tanjirveza je konstruktivni spoj koji se koristi u željezničkom inženjerstvu za spajanje krajeva dvije šine, osiguravajući kontinuitet, poravnatost i strukturalni integritet kolosijeka. Ove čelične ploče (ili spojne šipke) pričvršćene su vijcima na obje strane tračnice, omogućavajući širenje i skupljanje, a istovremeno održavaju glatku površinu za kotače vlaka.
GNEE RAILisporučuje riblje ploče precizno usklađene sa šinama GB 8–60 kg/m, UIC50/54/60, DIN536 A55–A120 kranskim šinama, QU70–QU120 kranskim šinama, JIS modelima šina, AS1085 profilima, BS11 standardima i kompletnim sekcijama za limenke i AREMA spojevima pričvršćivači.
Key Aspefekti spojeva riblje ploče:
- svrha:Da biste bezbedno spojili krajeve šina, prenesite vertikalna opterećenja između šina, održavajte pravilno poravnanje i omogućite termičko širenje/kontrakciju.

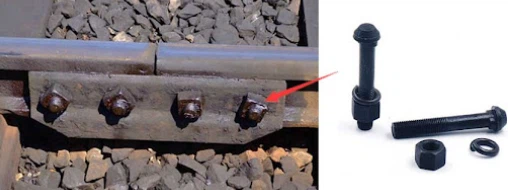

- Komponente:Sastoji se od dvije metalne ploče (fish plate), obično sa 4 do 6 rupa za vijke, učvršćene ribljim vijcima.
- Dizajn:Obično su dizajnirani sa specifičnim profilom koji odgovaraju tračnici, često se sužavaju kako bi čvrsto pristajali, ponekad sa posebnim dizajnom za smanjenje udara od točkova.
- Vrste:Standardni, izolovani (za električno razdvajanje) i kompromitovani/kombinovani (za spajanje različitih profila šina).
| Joint Type | Ključna specifikacija / opis |
|---|---|
| Standardni spoj šine (riblja ploča) | - profil:Odgovara sekciji šine (npr. UIC 60, 136RE). - dužina:Obično 600 mm ili 800 mm po strani. - rupe:4 ili 6 rupa za vijke po šipki. |
| Izolirani šinski spoj (IRJ) | - Materijal:Čelično jezgro sa kompozitnim izolacionim krajnjim-stubovima/pločama ili puni epoksidni kompozit. - električni otpor: >10⁸ Ω. |
| Kompromisni šinski spoj | - Dizajn:Povezuje dva različita profila šina (npr. UIC 54 na UIC 60). - profil:Svaka strana je mašinski obrađena tako da odgovara odgovarajućoj tračnici. |
| Joggled Rail Joint | - Značajka:Ima utisnutu (pokretnu) sekciju koja omogućava neprekidnu površinu glave šine za glatkiji prolaz kotača. |
| Most Rail Joint | - Dizajn:Često ojačana (deblja mreža/duža dužina) za lokacije visokog-naprezanja kao što su prilazi mostovima. |
| Ljepljen izolirani spoj | - Izgradnja:Čelične šipke zalijepljene za kompozitnu izolaciju pomoću ljepila visoke{0}}čvrstoće za poboljšanu izdržljivost. |
| Zavareni spoj šine (za CWR) | - Vrsta:Flash{0}}čeoni ili termički zavar. - specifikacija:Zavar mora imati mehanička svojstva jednaka ili veća od matične šine. |
| Dilatacijski spoj (za BRE) | - Značajka:Omogućava kontrolirano toplinsko širenje u dugim šinama na mostovima ili u zonama ekstremnih temperatura. |
- Održavanje:Ovi spojevi zahtijevaju redovno praćenje kako bi se osiguralo da su vijci zategnuti, jer ih vibracije mogu olabaviti tokom vremena, smanjujući, navodi ovaj izvor, predopterećenje zavrtnja za 50-70% u toku prve godine.
Dimenzije šinskog spoja
Šinski spojevi, koji povezuju krajeve šina, obično dolaze u dužinama od 24 inča (4 rupe) ili 36 inča (6 rupa) za standardnu šinu, sa visinama oko 4-11/16 inča (npr. šine 115-119RE i 132RE). Ključne dimenzije uključuju razmak rupa od 6"×6"×7-1/8"×6"×6", vertikalnu visinu rupe od 2-21/64 inča i tolerancije oko ±1/32 do ±1/8 inča.
| Standard | Tip | Dužina/Prečnik | Težina / Materijal | |
| AREMA 2007 | 115RE | 4 rupe-24" | 17.04Kg | 45# hemikalija |
| 115RE | 6 rupa-36" | 25.56Kg | sastav (%): | |
| 132-136RE | 4 rupe-24" | 17.75Kg | C: 0.42-0.50 | |
| 132-136RE | 6 rupa-36" | 26.63Kg | Mn: 0,50-0,80 | |
| UIC{0}} | UIC60 | 4 rupe-630/Φ26 | 18.07Kg | Si: 0,17-0,37 |
| UIC60 | 4 rupe-600/Φ28 | 17.47Kg | Cr: Manje ili jednako 0,25 | |
| UIC60 | 4 rupe-630/Φ25 | 18.1Kg | P: Manje ili jednako 0,035 | |
| UIC54 | 4 rupe | 14.34Kg | S: Manje ili jednako 0,035 | |
| UIC54 | 6 rupa-800 | 19.94Kg | ||
| BS 47-1 | BS75R | 4 rupe | 6.56Kg | |
| BS60A | 4 rupe | 5.61Kg | ||
| BS80A | 4 rupe | 6.5Kg | ||
| BS90A | 685.8/Φ26 | 13.23Kg | 50# hemikalija | |
| BS90A | 792.9/Φ26.2 | 15.34Kg | sastav (%): | |
| BS100A | 4 rupe | C: 0.62-0.70 | ||
| 90/91LB | 4 rupe | 18.08Kg | Mn: 0,50-0,80 | |
| 90/91LB | 6 rupa | 19.9Kg | Si: 0,17-0,37 | |
| AS | 50kg | 4 rupe | 14.3Kg | Cr: Manje ili jednako 0,25 |
| 50kg | 6 rupa | 19.5Kg | P: Manje ili jednako 0,035 | |
| S49 | 4 rupe | 9.71Kg | S: Manje ili jednako 0,035 | |
Osnovan 2008.GNEE RAILje vodeći svjetski proizvođač i dobavljač željezničkih komponenti, specijaliziran za visok-kvalitettračne riblje ploče(šipke za spajanje/šipke za spajanje) sa snažnim proizvodnim kapacitetom i globalnim servisnim mogućnostima.
Naš portfelj šinskih ribljih ploča je sveobuhvatan i usklađen sa međunarodnim standardima, uključujući UIC, AREMA, BS, DIN i GB, pokrivajući laku šinu (8kg-30kg), tešku šinu (38kg-75kg) i sisteme za šine krana (QU70-QU120). Nudimo različite tipove kao što su izolovane spojne šipke, ispupčene riblje ploče i kompromisni spojevi šine, sa preciznim specifikacijama (4-rupa/6 rupa, 24-inča/36-inča), osiguravajući odlične mehaničke performanse. Podržavamo strogu kontrolu kvaliteta podržanu od strane ISO 9001:2015 od strane trećeg centra za provjeru i inspekciju u kući, GS dio BV. Naša usluga na jednom mjestu uključuje prilagođavanje, proizvodnju, pakovanje i podršku nakon prodaje, prilagođenu projektnim potrebama klijenata.
