TIP V V EXTENER sistem

TheElastični isječak v - Sistem za pričvršćivanjeje sistem za pričvršćivanje šina za zadržavanje šina sa ramenima. Elastični isječak v - sistem za zatvaranje pogodan je za polaganje 60 kg / m šine na visoku šipku s visokim brzinama sa balastnim zapisima, među kojima:

1) visok - željeznička brzina sa brzinom brzine od 350 km / h sa mobilnom jedinicom (maksimalna težina osovine 170kn);

2) Veličina brzine od 250 km / h Brzina - brzina sa mobilnom jedinicom (maksimalna težina osovine 170kn) može uzeti u obzir mali broj običnih putničkih vozila (maksimalna težina osovine lokomotive je 230kn) i mali broj kamiona (maksimalna težina osovine (maksimalna težina osovine).

Tip V Pričvršćivači SISTEM SISTEMENTA
Tip V Pričvršćivači SISTEM SISTEMENTA
Predmet	Količina	Materijal
Šina	2	60Si2MNA
*Vijak*	2	20mntib
Ravna perilica	2	Q235A
Prostori	2	Q235A
Promjena pregača	2	Guma
Željeznički jastučić	1	Eva ili guma
Podesivi jastučić	1	PE
Plastični bazu	2	PA66

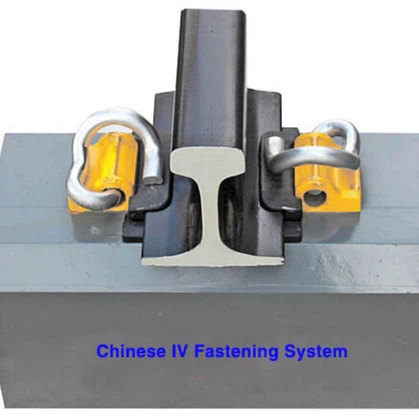

Tip IV šipka za pričvršćivanje

TheTip IV elastični klip sistem za zatvaranjeje sistem kopča za tračnicu za staza bez ramena. Sistem za pričvršćivač tipa IV elastičnog kopča pogodan je za polaganje šina od 60 kg / m na visokim šipkama šipke, uključujući:

1) visok - željeznička brzina sa brzinom brzine od 350 km / h sa mobilnom jedinicom (maksimalna težina osovine 170kn);

Broj dijelova za svaki set željezničkog Clip IV sistema za pričvršćivanje


Broj artikla	Ime	Količina / set (kom)	Materijal	Masa ili volumen	Primedba
1	G4 opružni isječak	2	60Si2MNA	1.60kg	Koristi se u općim područjima
	Ja proljetni isječak			1.26kg	Koristi se u željezničkim zglobovima
	JB Spring Clip			1.28kg	Koristi se u željezničkim zglobovima
2	Ramena šina TZ4	2	Qt450-10	2.80kg
3	Željeznički izolator G4	2	PA66	107.3cm3	Koristi se u općim područjima
3	Željeznički izolator G4J	2	PA66	91.4cm3	Koristi se u željezničkim zglobovima
4	Gumeni jastučić RP4	1	Prirodna ili sintetička guma	250cm3

Upoređenje elastičnog isječka tipa IV i V veznog sistema

Ne br.	projekat	Performans
Ne br.	projekat	Elastični IV pričvršćivač tipa	Tip v - pričvršćivač šine
1	Prilagođavanje željezničkom vrstu	Kina 60kg / m Rail
2	mjerač	1435mm
3	Šina	Na sunčanom padinu 1:40 donji dio šine nalazi se na spavaće sobe.
4	Željeznička uzdužna otpornost	Svaki skup pričvršćivača je veći od 9kn.	Općenito, svaki skup pričvršćivača veći je od 9kn; za Mala područja otpora, svaki skup pričvršćivača je približno 4kn.
5	Sistematična fleksibilnost	Statička krutost ispod - gumene gumene ploče iznosi 60 ± 10kn / mm; Dinamičan omjer statičkog krutosti - nije veći od 2.0.
6	Umorni performanse	Sistem za zatvaranje testira se prema EN13146-4. Nakon 3 miliona ciklusa opterećenja, svi dijelovi nisu oštećeni, dužina mjera je manja od 6 mm, a tlak kopča, šina zadužna otpornost i statička krutost čvorova ispunjavaju sljedeće zahtjeve: mijenjaju manje ili jednake 20%; Željeznička uzdužna otpornost mijenja se manje ili jednaka 20%; Statička krutost čvora mijenja se manje od ili jednake 25%.
7	Otpornost izolacije	Sistem za zatvaranje testira se prema EN13146-5. Otpornost izolacije između dvije šine veća je od 3 ω · KM, a ispunjava zahtjeve kolosijeka kolosijeka za njegov izolacijski otpor.
8	Oštre uslovi okolini uticaj	Sistem za pričvršćivanje može se uspješno rastaviti s ručnim alatom za demontažu nakon testa za raspršivanje soli od 300 sati opisano u EN13146-6.
9	Rail Left i desni položaj podešavanje	Lijevo - iznos odgovarajućeg položaja za podešavanje samo jednog - Tračnina je -4 do+2 mm; Iznos za podešavanje mjerača je -8 do+4 mm, a nivo podešavanja je 1 mm.
10	Visina šina podešavanje	Ne mogu se prilagoditi	Položaj podešavanja visine željeznice: 10 mm;
11	Pritisak i raspon kopča	Pritisak jedne proljetne trake nije manja od 11kn, a raspon je 13 mm.	Najčešće korišteni pritisak elastičnog kopča veći je od 10kn, elastična raspona je 12 mm; Mali otpor elastični pritisak kopče je 4,5kn, a asortiman elastične je 9,5 mm.
12	Ugrađeni deo povucite - otpor	Izvlačenje - silom ugrađenog željeznog sjedišta u mestoj nije manji od 60kn.	Povuci - otpor ugrađenog čahura u mesta u mestu nije manji od 60kn.
