Sistem za pričvršćivanje šina, poznat i kao šinske pričvršćivače, su komponente koje povezuju čelične šine i željezničke putere. Igra važnu ulogu u osiguravanju stabilnosti i pouzdanosti praćenja.

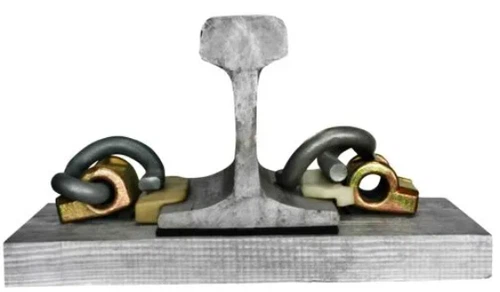

Sistem za pričvršćivanje CLIS-a E - široko je korišteni sistem za pričvršćivanje šine koji karakteriše njegova jednostavnost, pouzdanost i jednostavnost ugradnje. Dizajniran je da pruži odličnu otpornost na vertikalne i bočne sile, što ga čini idealnim izborom za širok spektar željezničkih aplikacija.
E - Upišite sastav sistema za pričvršćivač željeznice
| Predmet | Količina | Materijal |
|---|---|---|
| E isječak | 2 | 60Si2MNA, 60SI2CRA |
| Rame | 2 | QT500-7, QT450-10 |
| Željeznički jastučić | 1 | HDPE, guma ili eva |
| Izolator | 2 | Ojačani najlon 66 (PA66) |
E elastični klip
|
Model |
Prečnik |
Težina |
Materijal |
|
E1609 |
Φ16 |
0,43 kg / kom |
60Si2MNA |
|
E1809 |
Φ20 |
0,61kg / kom |
60Si2MNA |
|
E1813 |
Φ18 |
0,62kg / kom |
60Si2MNA |
|
E2001 |
Φ20 |
0,80kg / kom |
60Si2MNA |
|
E2007 |
Φ20 |
0,80kg / kom |
60Si2MNA |
|
E2009 |
Φ20 |
0,80kg / kom |
60Si2MNA |
|
E2039 |
Φ20 |
0,80kg / kom |
60Si2MNA |
|
E2055 |
Φ20 |
0,80kg / kom |
60Si2MNA |
|
E2056 |
Φ20 |
0,80kg / kom |
60Si2MNA |
|
E2063 |
Φ20 |
0,80kg / kom |
60Si2MNA |

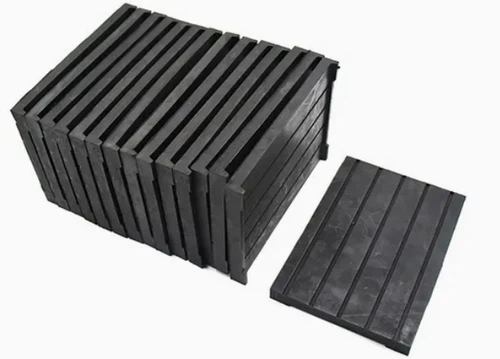

Željeznički jastučić
| Naziv proizvoda | Gumeni jastučić sa čeličnom ojačanjem iznutra za čeličnu šinu | |
| Materijal | HDPE | Eva |
| Tehnički parametar | Gustina: 0.95 - 0.98 g / cm³ | Gustina: 0.95 - 0.98 g / cm³ |
| Zatezna čvrstoća veća od ili jednaka 19MPA | Zatezna čvrstoća veća od ili jednaka 15MPA | |
| Elongation>80% | Elongation>500% | |
| Tačka topljenja: 170 - 190 ºC | Tačka topljenja: 170 - 190 ºC | |
| Otpor izolacije veći od ili jednak 1 × 1010ω | Otpor izolacije veći od ili jednak 1 × 1010ω | |
| Tvrdoća veća od ili jednaka 98a | Tvrdoća veća od ili jednaka 90a | |
| Boja | Crn | |
Šina ramena
Liveni ramena kao ugrađeni dio sustava za pričvršćivanje šine pritisne se u betonsko spavanje i rade zajedno sa E kopčom za pričvršćivanje šine. Liveno u ramenu izrađene livenjem iz željeza, kao što su, GB / T 1348-1988, NF EN 1563 (1997), ISO1038, DIN 1693, JIS G5502 (2001), GOST 7293 (1985) ili BS EN 1563 (1997).
|
Primjena |
UIC54 |
UIC60 |
115RE ,, 50kg šina, 60 kg šina, BS80Lbs, BS100Lbs, ECT. |
|
Ime |
Qt500-7 |
Qt450-10 |
Qt400-15 |
|
Standard |
GB 1348-88 |
GB 1348-88 |
GB 1348-89 |
|
Hemikalija Sastav (%) |
C:3.60-3.80 |
C:3.40-3.90 |
C:3.50-3.60 |
|
C:3.60-3.80 |
MN: 0.2-0.5 |
MN: Manje ili jednako 0,5 |
|
|
SI: 2,50-2,90 |
SI: 2,70-3,00 |
SI: 3.0-3.2 |
|
|
P: Manje ili jednako 0,08 |
P: manje ili jednak 0,07 |
P: manje ili jednak 0,07 |
|
|
S: manje ili jednak 0,025 |
S: manje ili jednak 0,03 |
S: manji ili jednak 0,02 |
|
|
Zatezna čvrstoća |
Veći ili jednak 500 MPa |
Veći ili jednak 450 MPa |
Veći ili jednak 400 MPa |
|
Snaga prinosa |
Veći ili jednak 320 MPa |
Veći ili jednak 310 MPa |
Veći ili jednak 250 MPa |
|
Izduživanje (%) |
Veći ili jednak 7 |
Veći ili jednak 10 |
Veći ili jednak 15 |
|
Tvrdoća |
170 ~ 230HB |
160 ~ 210HB |
130 ~ 180HB |
|
Metalografski organizacija |
Ferit i Pearlite |
Graphite & Feritlit & Pearlite |
ferita |

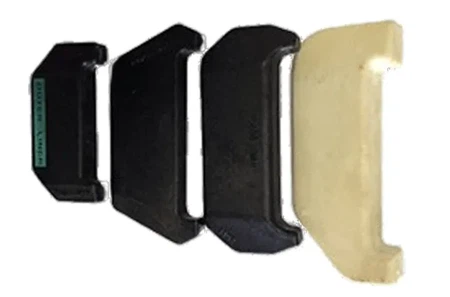

Željeznički izolator
|
Vrsta |
Najlonski željeznički izolator |
|
Materijal |
Pa |
|
Radna temperatura |
-50ºC~+80ºC |
|
Snaga savijanja |
Veći ili jednak 70MPA |
|
Snaga kompresije |
Veći ili jednak 80MPA |
|
Otpornost za jačinu zvuka |
Veći ili jednak 10 ^ 4mω * cm |
|
Apsorpcija vode |
Manje od ili jednako 1,5% |
|
Boja |
Bijela / crna |
|
Dimenzija |
Prilagođen |
|
Težina |
0,05kg |
GNE Rail specijalizirana je za pružanje vrhunskih proizvoda i inovativnih rješenja za industrije željezničke i željezničke tranzitne industrije. Od našeg početka bili smo posvećeni poboljšanju efikasnosti i sigurnosti sistema praćenja širom svijeta sa pouzdanim proizvodima i izuzetnom uslugom.
