Klip šine, ili naziva elastična šipka za šine, koristi se za pričvršćivanje čeličnih šina do podloge ploče za kravatu. Kroz savijanje i izobličenje, šipka može vršiti pritisak na šinu, što sprečava uzdužno kretanje šine, bilo iz promjena temperature ili putem vibracija. Općenito, željeznički klipovi izrađeni su od krivotvorenog proljetnog čelika proizvedenog vrućom procesom kovanja.
Strukturno, theSustav za pričvršćivanje šine Nabla ClipSastoji se od nabijenih kopča, koji čvrsto i složene pričvršćuju čelične šine do željezničkih pragova s odgovarajućom silom stezanja.
SvrhaNABLA RAIL CLIP
(1)Vibracijska suzbijanja:Clip nabla šine smanjuje vibracije uzrokovane prolaznim vozovima. Osiguravanjem željezničke željeznice minimizira spavaće vibracije i osigurava glatku i sigurnu operaciju.
(2) Ciklički otpor stresa:Izdržava i statičke i dinamičke cikličke napone, održavajući stabilnost u različitim radnim uvjetima.
(3) Pozicionirala stabilnost:Klip čuva željeznicu na mjestu, pomažući u održavanju preciznog mjerača zapisa i ograničavanje neželjenog pokreta.
(4) Rezistencije na bočnu silu:Učinkovito se uklapa u bočne sile kako bi se spriječili raščlanjivanje željeznica, poboljšanje ukupne sigurnosti i stabilnosti.
(5) Smanjena dinamička pojačanja:Klip smanjuje dinamičko pojačanje tokom pokreta vlaka, spuštajući dodatni stres na pragove i ostalim dijelovima, čime se pruža proširivanje sistema sistema.
(6) Izdržljivost i efikasnost troškova:Nudeći visoko - rješenje za pričvršćivanje kvaliteta, produžava servisni život željezničkog sistema i snižava troškove održavanja, isporučujući dugo - ekonomske beneficije.

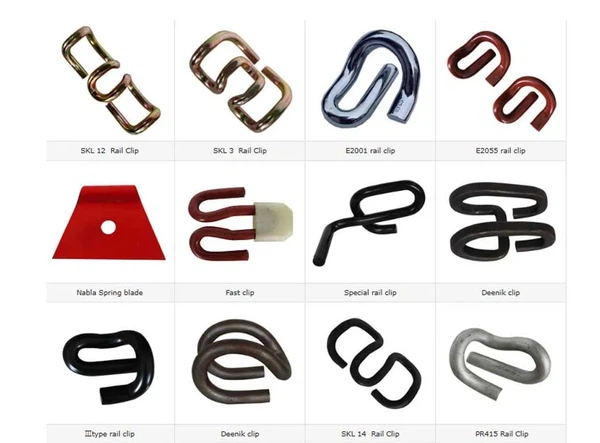

Vrste željezničkih isječaka koje pruža GNEE šina
| Serija | Vrsta | Tvrdoća | Materijal | Umor život | Površina | Standard |
|---|---|---|---|---|---|---|
|
|
E1,E2,E3 | 44-48HRC |
|
Za Dia.18 iznosi 3 miliona ciklusa Bez probijanja. Za Dia 20 iznosi 5 miliona ciklusa Bez probijanja. |
običan (naivan), oksid crna, slika boja ili prema potrebi kupca. |
DIN17221, BS970, GB / T1222 |
| E1609 | ||||||
| E1809 | ||||||
| E1817 | ||||||
| E2001 | ||||||
| E2006 | ||||||
| E2009 | ||||||
| E2055 | ||||||
| E2056 | ||||||
Vossloh Clip & Kovani železni klip |
SKL1 |
42-47HRC |
||||
PR Clip Rail |
PR309 | 44-48HRC |
||||
| PR401 | ||||||
| PR601 | ||||||
| PR85 | ||||||
| Prilagođena proizvodnja željezničkih isječaka dostupna je prema vašim crtežima ili uzorcima! | ||||||
Parametri GNEE-ovih proizvoda za glavne šipke
| Model | Prečnik | Težina | Materijal |
|---|---|---|---|
| Tip III | Ø18 | 0,80kg / kom | 60Si2MNA |
| E1609 | Ø16 | 0,43 kg / kom | 60Si2MNA |
| E1809 | Ø20 | 0,61kg / kom | 60Si2MNA |
| E1813 | Ø18 | 0,62kg / kom | 60Si2MNA |
| E2001 | Ø20 | 0,80kg / kom | 60Si2MNA |
| E2007 | Ø20 | 0,80kg / kom | 60Si2MNA |
| E2009 | Ø20 | 0,80kg / kom | 60Si2MNA |
| E2039 | Ø20 | 0,80kg / kom | 60Si2MNA |
| E2055 | Ø20 | 0,80kg / kom | 60Si2MNA |
| E2056 | Ø20 | 0,80kg / kom | 60Si2MNA |
| E2063 | Ø20 | 0,80kg / kom | 60Si2MNA |
| PR85 CLIP CLIP | Ø13 | 0,25kg / kom | 60Si2MNA |
| PR309A | Ø19 | 0,85kg / kom | 60Si2MNA |
| PR401 | Ø20 | 0,97kg / kom | 60Si2MNA |
| PR415 | Ø20 | 0,95kg / kom | 60Si2MNA |
| PR601A | Ø20 | 1.03kg / kom | 38Si7 |
| SKL 1 | Ø13 | 0,48kg / kom | 60Si2CRA |
| SKL 3 | Ø13 | 0,48kg / kom | 60Si2CRA |
| SKL 12 | Ø13 | 0,53kg / kom | 38Si7 |
| SKL 14 | Ø13 | 0,53kg / kom | 60Si2MNA |
| Specijalna šipka | Ø13 | 0,48kg / kom | 60Si2MNA |
| RUSSIČNI RASPOLOŽNI KLIP | Ø18 | 0,58kg / kom | 60Si2MNA |
| Deenik Clip | Ø25 | 0.49-0.68kg / kom | 60Si2MNA |
| Jedan protiv - Krađa |
Ø20 | 0,25kg / kom | 60Si2MNA |
