TIP V ELASTIC CLIP CLIP CLISNING SUSTAV Strukturne karakteristike - Vesti

Elastični isječak v - sistem za zatvaranje je sistem za pričvršćivanje šine za zadržavanje šina sa ramenima. Sistem za zatvaranje sastoji sevijak šiljci, ravne podloške,Spring Steel Rail Clips(Tip W2, tip i tip tip i tip),Željeznički izolatori, iČelične šine. Donja ploča (gumeni jastučić i kompozitni jastučić) i pre - ugrađenim kućištem smještenim na prekrištenom betonskom ramenu. Podesite visinu odtanjirPri podešavanju visine šine.

rail fasteners

Sistem za pričvršćivanje šine velike brzine
Sistem za pričvršćivanje šine velike brzine
*Sistem za pričvršćivanje šine velike brzine WJ-7*			*Velika brzina WJ-8 sistem za pričvršćivanje šina*			*Sistem za pričvršćivanje brzih brzina brzine V*
Predmet	Količina	Materijal	Predmet	Količina	Materijal	Predmet	Količina	Materijal
Šina	2	60Si2MNA	Šina	2	60Si2MNA	Šina	2	60Si2MNA
T - pljusak na vijku	2	Q235A	Vijak	2	20mntib	Vijak	2	20mntib
Željeznički izolator	2	PA66	Ravna perilica	2	Q235A	Ravna perilica	2	Q235A
Željeznički izolator	2	Materijal	Ravna perilica	2	Q235A	Ravna perilica	2	Q235A
Tanjir	1	Qt450-10	Željeznički izolator	2	PA66	Prostori	2	Q235A
Izolirana tabernica	1	Guma	Vodič za vodič	2	Ojačani najlon 66 (PA66)	Promjena pregača	2	Guma
Željeznički jastučić	1	Eva ili guma	Željeznički jastučić	1	Eva ili guma	Željeznički jastučić	1	Eva ili guma
Sidro vijak	2	Q235A	Tanjir	1	Qt450-10	Podesivi jastučić	1	PE
Proljetna perilica	2	60Si2MN	Plastični bazu	2	HDPE, ojačani najlon 66 (PA66)	Plastični bazu	2	HDPE, ojačani najlon 66 (PA66)
Obična perilica	2	Qt450-10	Podesiva željeznička ploča	2	PE
Plastični bazu	2	HDPE, ojačani najlon 66 (PA66)	Podesiva ploča podesiva ploča	2	PE

TIP V ELASTIC CLIP CLIP CLISKE SISTEM STRUKTURNE KARAKTERGIJE

Sistem za pričvršćivanje tipa V elastično je sistem za pričvršćivanje vijaka i elastičan je ne {- razdvajanje učvršćivač sa betonskim ramenom mesta.

Vijčani šiljci i rukavi Sigurne elastične trake, poboljšanje izolacije.

rail clip

Mogu se instalirati velike ili male proljetne trake pritiska kopča.

Pod - željeznički jastučići (guma ili kompozit) s različitim koeficijenti trenja prilagođavaju se otpornost na liniju.

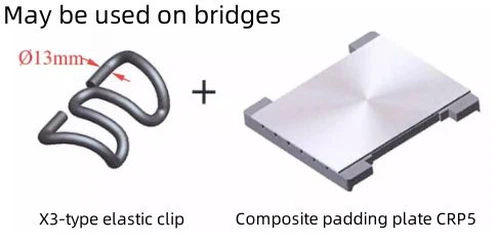

rail paf rail elastic pad

Plastični željeznički izolatori postavljaju distancu mjera i pružaju izolaciju uz smanjenje stresa na šiljcima.

Visina šina prilagođava se umetanjem pohjašćih jastučića između željezničke jastučića ispod - i betona.

Upoređenje elastičnog isječka tipa IV i V veznog sistema

Ne br.	projekat	Performans
Ne br.	projekat	*Elastični IV pričvršćivač tipa*	Tip v - pričvršćivač šine
1	Prilagođavanje željezničkom vrstu	Kina 60kg / m Rail
2	mjerač	1435mm
3	Šina	Na sunčanom padinu 1:40 donji dio šine nalazi se na spavaće sobe.
4	Željeznička uzdužna otpornost	Svaki skup pričvršćivača je veći od 9kn.	Općenito, svaki skup pričvršćivača veći je od 9kn; za Mala područja otpora, svaki skup pričvršćivača je približno 4kn.
5	Sistematična fleksibilnost	Statička krutost ispod - gumene gumene ploče iznosi 60 ± 10kn / mm; Dinamičan omjer statičkog krutosti - nije veći od 2.0.
6	Umorni performanse	Sistem za zatvaranje testira se prema EN13146-4. Nakon 3 miliona ciklusa opterećenja, svi dijelovi nisu oštećeni, dužina mjera je manja od 6 mm, a tlak kopča, šina zadužna otpornost i statička krutost čvorova ispunjavaju sljedeće zahtjeve: mijenjaju manje ili jednake 20%; Željeznička uzdužna otpornost mijenja se manje ili jednaka 20%; Statička krutost čvora mijenja se manje od ili jednake 25%.
7	Otpornost izolacije	Sistem za zatvaranje testira se prema EN13146-5. Otpornost izolacije između dvije šine veća je od 3 ω · KM, a ispunjava zahtjeve kolosijeka kolosijeka za njegov izolacijski otpor.
8	Oštre uslovi okolini uticaj	Sistem za pričvršćivanje može se uspješno rastaviti s ručnim alatom za demontažu nakon testa za raspršivanje soli od 300 sati opisano u EN13146-6.
9	Rail Left i desni položaj podešavanje	Lijevo - iznos odgovarajućeg položaja za podešavanje samo jednog - Tračnina je -4 do+2 mm; Iznos za podešavanje mjerača je -8 do+4 mm, a nivo podešavanja je 1 mm.
10	Visina šina podešavanje	Ne mogu se prilagoditi	Položaj podešavanja visine željeznice: 10 mm;
11	Pritisak i raspon kopča	Pritisak jedne proljetne trake nije manja od 11kn, a raspon je 13 mm.	Najčešće korišteni pritisak elastičnog kopča veći je od 10kn, elastična raspona je 12 mm; Mali otpor elastični pritisak kopče je 4,5kn, a asortiman elastične je 9,5 mm.
12	Ugrađeni deo povucite - otpor	Izvlačenje - silom ugrađenog željeznog sjedišta u mestoj nije manji od 60kn.	Povuci - otpor ugrađenog čahura u mesta u mestu nije manji od 60kn.
