Šta je riblja ploča u željeznici?
Šipka za šine, poznata i kaofishplate, služi kao vitalni vezni element u sistemima šinskih pričvršćenja, dizajniran da bezbedno spoji dva susedna kraja šine i održi kontinuitet koloseka i poravnanje. Proizvedene od ugljičnog čelika visoke-čvrstoće ili legiranog čelika, ove komponente pokazuju odličnu vlačnu čvrstoću i otpornost na habanje. Pričvršćeni su na obje strane šine pomoću vijaka i matica kako bi izdržali uzdužne i bočne sile tokom vožnje vlaka.
Uobičajene varijante uključujustandardne riblje ploče, izolovane riblje ploče, iteške-ploče za ribu, dostupno za različite profile šina (nprUIC60, 50 kg, 75 kg) i radnim uslovima.

Koja je funkcija šipke za šine?
Šipka za spajanje šine (koja se naziva i riblja ploča) koristi se za spajanje krajeva dvije šine zajedno i održavanje kontinuiteta kolosijeka.
Njegove glavne funkcije su:
- Poravnajte krajeve šine okomito i vodoravno.
- Prenesite opterećenja i sile kotača s jednog dijela šine na drugi.
- Održavajte ispravan razmak između šine gdje je spoj predviđen.
- Držite krajeve šina čvrsto pričvršćene pomoću vijaka i matica.
- Obezbedite kontinuitet i stabilnost tako da vozovi mogu nesmetano da prolaze preko spoja.
Ukratko, spojna šipka povezuje i podupire dva kraja šine tako da djeluju kao gotovo jedna kontinuirana šina pod opterećenjem vlaka.
Dobijte ponudu za šinske spojeve
Kako riblje ploče direktno utiču na ukupnu čvrstoću staze i operativnu sigurnost/udobnost, odabir kvalitetnih proizvoda je najvažniji.GNEE RAILproizvodi riblje ploče prema međunarodnim standardima (AREMA, EN, BS, UIC) dok nudi prilagođene dizajne, tretmane protiv korozije i tehničke smjernice za instalaciju kako bi se ispunili različiti zahtjevi za inženjering kolosijeka.
AREMA Rail Joint
| Tip | Dužina/Prečnik | Težina |
|---|---|---|
| 115RE | 4 rupe-24″ | 17.04Kg |
| 115RE | 6 rupa-36″ | 25.56Kg |
| 132-136RE | 4 rupe-24″ | 17.75Kg |
| 132-136RE | 6 rupa-36″ | 26.63Kg |
UIC Rail Fish Plate
| Tip | Dužina/Prečnik | Težina |
|---|---|---|
| UIC60 | 4 rupe-630/Φ26 | 18.07Kg |
| UIC60 | 4 rupe-600/Φ28 | 17.47Kg |
| UIC60 | 4 rupe-630/Φ25 | 18.1Kg |
| UIC54 | 4 rupe | 14.34Kg |
| UIC54 | 6 rupa-800 | 19.94Kg |
BS Rail Joint Bar
| Tip | Dužina/Prečnik | Težina |
|---|---|---|
| BS75R | 4 rupe | 6.56Kg |
| BS60A | 4 rupe | 5.61Kg |
| BS80A | 4 rupe | 6.5Kg |
| BS90A | 685.8/Φ26 | 13.23Kg |
| BS90A | 792.9/Φ26.2 | 15.34Kg |
| BS100A | 4 rupe |
AS Railway Joint
| Tip | Dužina/Prečnik | Težina |
|---|---|---|
| 50kg | 4 rupe | 14.3Kg |
| 50kg | 6 rupa | 19.5Kg |
FAQ
Kako šinski zglob poboljšava stabilnost kolosijeka?
Pravilno sastavljen šinski spoj pomaže da susjedni dijelovi šine budu sigurno poravnati i smanjuje neželjeno pomicanje na mjestu spajanja. Održavajući ispravan položaj šina pod stalnim opterećenjima voza, spoj doprinosi ukupnoj stabilnosti koloseka i glatkijem radu voza.
Koje se vrste šinskih spojeva najčešće koriste?

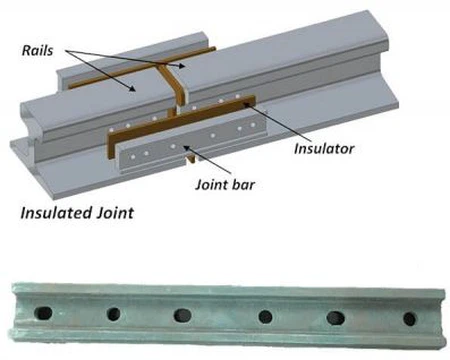

Tipovi zajedničkih šina uključuju izolovane šinske spojeve, kompromisne spojeve i standardne šinske spojeve sa vijcima. Svaki tip je dizajniran za specifične zahtjeve kolosijeka, kao što je električna izolacija, spojne šine različitih profila ili spajanje šina istog presjeka.
Kada treba zamijeniti šinske spojeve?
Zglobovi šina mogu zahtijevati zamjenu kada se spojne šipke pretjerano istroše, popucaju ili deformiraju, ili kada krajevi šine i komponente za pričvršćivanje više ne mogu održavati potrebnu vezu. Vrijeme zamjene zavisi od stanja kolosijeka, saobraćajnog opterećenja, rezultata inspekcije i primjenjivih standarda održavanja željeznice.
Koji faktori utiču na performanse šinskih zglobova?
Na performanse šinskih spojeva utiču faktori kao što su osovinska opterećenja, frekvencija vozova, stanje šine, kvalitet pričvršćivanja, tačnost ugradnje i uslovi okoline. Odgovarajući odabir materijala, pravilno zatezanje vijaka, precizno poravnanje šina i redovna kontrola su neophodni za održavanje pouzdanih performansi spoja.
