Sistem za pričvršćivanje šina skup je pričvršćivača koji su koristili za povezivanje čeličnih šina i željezničkih pragova. Općenito, sustav za pričvršćivanje željezničkog pričvršćivanja potreban je za pouzdanu priključku, jednostavnu strukturu i karakteristike elastičnosti, apsorpcije udara i izolacije.

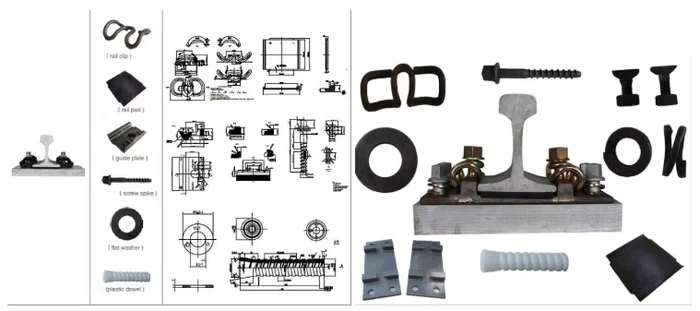

Što se tiče komponentiSKL sistem za pričvršćivanje željezničkog pričvršćivanja, uključujućiSKL šine za šine, željeznički jastučić, vijak, ploča za vezanje, perilica, plastični mozak, vijak zapisa i orasiitd. Učešće sustava za pričvršćivanje šina SKL uključujeSKL 12, SKL 14iSKL 3Sistem za pričvršćivanje šina.
šinagumeni jastučić Željezni vijak
| Specifikacije za jednu jedinicu SKL Clip za pričvršćivanje šine | ||||
| Predmet | Količina | Vrsta | Materijal | Primedba |
| SKL zapet | 2 | SKL1, SKL3, SKL12, SKL14 | 60Si2CRA, 60SI2CRA, 38SI7 | Tvrdoća: 42-47hrc |
| Standardni: DIN17221, GB / T1222 | ||||

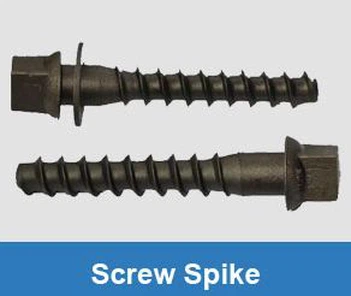

| SS35 vijak Spike | 2 | M24 × 150mm | Razred 4.6: Q235 | Standard: ISO898-1 |
| Sredstva 5.6: 35 # | UIC864-1 | |||
| Ocjena 8,8: 45 # | NF F500-50 | |||
| Ravna perilica | 2 | Uls7 | Q235 | Standard: EN10025, EN10139 |
| Plastični bazu | 2 | Za različite veličine vijčanog šiljaka | HDPE, ojačani najlon 66 (PA66) | Za umetanje u betonski spavač |
| Vodič za vodič | 2 | UIC54, UIC60, 50kg šina, 60 kg šina, | Ojačani najlon 66 (PA66) | Dostupni su različiti dizajni |
| i druge veličine po narudžbi | ||||
| Željeznički jastučić | 1 | Veličina po narudžbi | Eva ili guma | |
SKL 12 sistem za pričvršćivanje željeznica
Kao tipičan tip sistema za pričvršćivanje šine SKL,SKL-12 sistem za pričvršćivanje šinaObično se koristi u balastnim stazama, koji pripada zasebnom sistemu za pričvršćivanje šine za spavanje staza bez betonskog zadržavanja ramena. Njegove glavne strukturne karakteristike na sljedeći način:
- Odvojene rupe za vijke raspoređene su na oba kraja rebrastih ploča i povezane sa željezničkim spavaćim za spavanje / tanjur vilica vilica.
- Rebrasta ploča je opremljena t {- vijkom umetnuti sjedalo i zadržavanje ramena, a elastični isječak je fiksiran zatezanjem matice t - vijaka.
- Horizontalno i bočno podešavanje vrši se koristeći različite veličine ekscentričnog konusa srca.
- Visoko i malo podešavanje šine mogu se realizirati umetanjem visoke i niske ploče za podešavanje.
GNee Rail nudi i različite vrste željezničkih pričvršćivača, kao što su elastični željeznički kopča, plastični nosač, željeznički rame, željeznički vijak, željeznički gumani i eva uzorci i crteži koje kupac proizvodimo u skladu s tim, proizvodit ćemo kvalificirane proizvode.Kontaktirajte nasZa više informacija o proizvodu.
