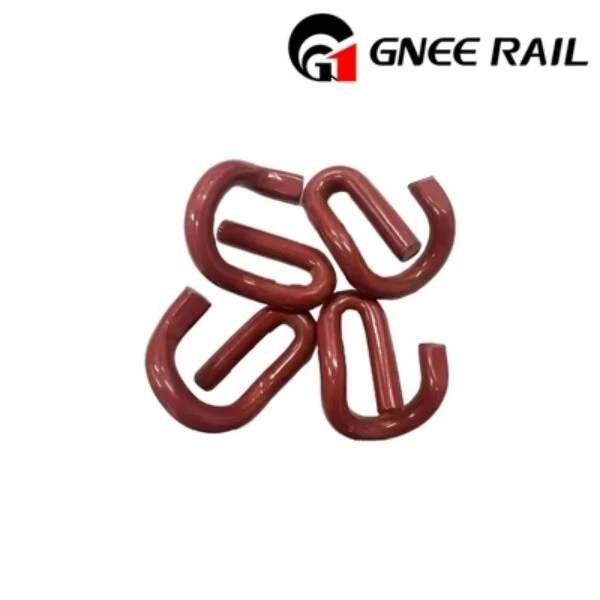

Elastična obujmica za šinu služi za pričvršćivanje šina na podložnu ploču zajedno sa betonskim pragom. Obično se šinske obujmice izrađuju od kovanog opružnog čelika koji se proizvodi postupkom vrućeg kovanja. Zbog ujednačene mikrostrukture kovanih obujmica, smatra se da je bolji od ostalih procesa oblikovanja metala.
Raznolikosti šinskih elastičnih kopči
| Serije | Tip | Tvrdoća | Materijal | Život od umora | Površina |
| E rail clip | E1,E2,E3 | 44-48HRC | 60Si2MnA: C:{{0}}.56-0.64, Mn:0.60-0.90, Si:1.60-2 .00, Cr: Manje od ili jednako 0.35, P: Manje ili jednako 0,03, S: Manje ili jednako 0,03 60Si2CrA: C:{{0}}.56-0.64, Mn:0.40-0.70, Si:1.40-1 .80,Cr:0.70-1.00 P: Manje ili jednako 0,03, S: Manje ili jednako 0,03 55Si2Mn: C:{{0}}.52-0.60, Mn:0.60-0.90, Si:1. 50-2.00,Cr: Manje ili jednako 0,35 P: Manje ili jednako 0,03, S: Manje ili jednako 0,03 38Si7: C:{{0}}.35-0.42, Mn:0.50-0.80, Si:1.50-1 .80, P: Manje ili jednako 0,03, S: Manje ili jednako 0,03 |
Za Dia.18 je 3 miliona ciklusa bez prekida. Za Dia.20 je 5 miliona ciklusa bez prekida. |
Običan (nauljen), oksid crni, farbanje u boji ili po želji kupca. |
| E1609 | |||||
| E1809 | |||||
| E1817 | |||||
| E2001 | |||||
| E2006 | |||||
| E2009 | |||||
| E2055 | |||||
| E2056 | |||||
| Vossloh clip& Kovani šinski klip |
SKL1 | 42-47HRC | |||
| PR tračnica | PR309 | 44-48HRC | |||
| PR401 | |||||
| PR601 | |||||
| PR85 | |||||
| Također možemo proizvesti prilagođene šinske kopče prema vašim crtežima ili uzorcima! | |||||
Karakteristike
A. Ramena neosjetljiva na slučajna oštećenja
B. Robusni izolatori prstiju
C. Manje i jednostavniji ručni alati potrebni za instalaciju
D. Jednostavan za upotrebu u fabrici betonskih pragova
Jedna od ključnih karakteristika sistema brzih klipova je nova plastična zaptivna ploča, koja se koristi za zaptivanje rupe u kalupu za pragove, a zatim se izliva u prag. Ovaj dizajn minimizira kontakt između čeličnog kalupa i ramena od lijevanog željeza sklopa, čime se produžava vijek trajanja kalupa. Takođe sprečava curenje kaše u rame.
Procedure obrade šinskih obujmica uključuju:
1. Kupovina sirovina
2. Šišanje
3. Zagrijavanje do temperature kovanja
4. Formiranje
5. Stvrdnjavanje
6. Kaljenje
7. Površinska obrada
8. Inspekcija-pakovanje
Za proizvodnju šinskih obujmica obično se kao sirovina koristi šipka od opružnog čelika, prije zagrijavanja, sirovine se moraju srezati prema potrebnoj dužini. Zatim se zagrevaju na 950 stepeni do 1000 stepeni, sledećim radovima se zagrejana šipka prebacuje na mašinsku presu za kovanje, u skladu sa crtežom se čuvaju tri seta matrica i učvršćivača pre udaranja. Sljedeći postupak je transport kovanih šinskih obujmica u rezervoar za gašenje. Zatim provjerite točnost dimenzija i tvrdoću šinskih obujmica. Sljedeći postupak je kaljenje kako bi se postigla odgovarajuća žilavost u proljeće. I posljednji korak je pakovanje šinskih obujmica nakon ozbiljne inspekcije.
