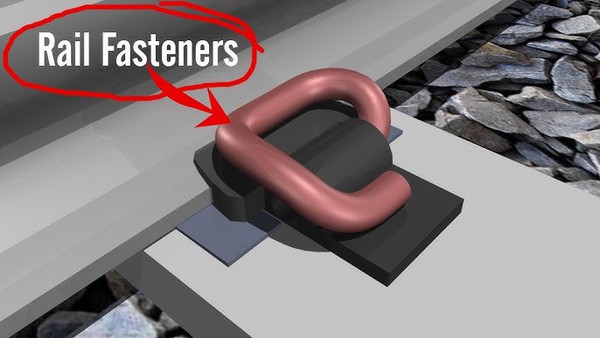

Elastična obujmica za šinu služi za pričvršćivanje šina na podložnu ploču zajedno sa betonskim pragom. Obično se šinske obujmice izrađuju od kovanog opružnog čelika koji se proizvodi postupkom vrućeg kovanja. Zbog ujednačene mikrostrukture kovanih obujmica, smatra se da je bolji od ostalih procesa oblikovanja metala.
Gnee Rail nudi široku paletu šinskih kopči optimalnog kvaliteta, ove šinske kopče su dizajnirane s visokom preciznošću i napravljene od opružnog čelika vrhunske kvalitete. Gnee Rail je najveća i najkonkurentnija proizvodna baza šinskih obujmica u Kini nakon više od 20 godina iskustva u proizvodnji šinskih štipaljki i ima kvalifikaciju za nadmetanje velikih i srednjih željezničkih projekata na nacionalnom nivou. Štaviše, naša šinska obujmica se može prilagoditi prema zahtjevima klijenata.
Vrste elastičnih šinskih kopči
| Serije | Tip | Tvrdoća | Materijal | Život od umora | Površina |
|---|---|---|---|---|---|
| Elastična šinska kopča | E1,E2,E3 | 44-48HRC | 60Si2MnA: C:{{0}}.56-0.64, Mn:0.60-0.90, Si:1.60-2 .00, Cr: Manje od ili jednako 0.35, P: Manje ili jednako 0,03, S: Manje ili jednako 0,03 60Si2CrA: C:{{0}}.56-0.64, Mn:0.40-0.70, Si:1.40-1 .80,Cr:0.70-1.00 P: Manje ili jednako 0,03, S: Manje ili jednako 0,03 55Si2Mn: C:{{0}}.52-0.60, Mn:0.60-0.90, Si:1. 50-2.00,Cr: Manje ili jednako 0,35 P: Manje ili jednako 0,03, S: Manje ili jednako 0,03 38Si7: C:{{0}}.35-0.42, Mn:0.50-0.80, Si:1.50-1 .80, P: Manje ili jednako 0,03, S: Manje ili jednako 0,03 |
Za Dia.18 je 3 miliona ciklusa bez prekida. Za Dia.20 je 5 miliona ciklusa bez prekida. |
Običan (nauljen), oksid crni, farbanje u boji ili po želji kupca. |
| E1609 | |||||
| E1809 | |||||
| E1817 | |||||
| E2001 | |||||
| E2006 | |||||
| E2009 | |||||
| E2055 | |||||
| E2056 | |||||
| SKL klip& Kovani šinski klip |
SKL1 | 42-47HRC | |||
| PR klip za šinu | PR309 | 44-48HRC | |||
| PR401 | |||||
| PR601 | |||||
| PR85 | |||||
| Također možemo proizvesti prilagođene šinske kopče prema vašim crtežima ili uzorcima! | |||||
Procesi proizvodnje elastičnih šinskih obujmica:
Procedure obrade šinskih obujmica uključuju:
Kupovina sirovina
Smicanje
Zagrijavanje do temperature kovanja
Formiranje
Stvrdnjavanje
Kaljenje
Površinska obrada
Inspekcija-Pakovanje
Za proizvodnju šinskih obujmica obično se kao sirovina koristi šipka od opružnog čelika, prije zagrijavanja, sirovine se moraju srezati prema potrebnoj dužini. Zatim se zagrevaju na 950 stepeni do 1000 stepeni, sledećim radovima se zagrejana šipka prebacuje na mašinsku presu za kovanje, u skladu sa crtežom se čuvaju tri seta matrica i učvršćivača pre udaranja. Sljedeći postupak je transport kovanih šinskih obujmica u rezervoar za gašenje. Zatim provjerite točnost dimenzija i tvrdoću šinskih obujmica. Sljedeći postupak je kaljenje kako bi se postigla odgovarajuća žilavost u proljeće. I posljednji korak je pakovanje šinskih obujmica nakon ozbiljne inspekcije.
Kontrola kvaliteta gotovih elastičnih šinskih obujmica
Gnee Rail ima strogi test i potpunu autentifikaciju u svakom koraku proizvodnje šinskih obujmica i kompletan set sistema kontrole kvaliteta, od kupovine sirovina do gotovog pakovanja šinskih obujmica. Imamo profesionalni inspekcijski tim koji provjerava svaki proces proizvodne linije.
