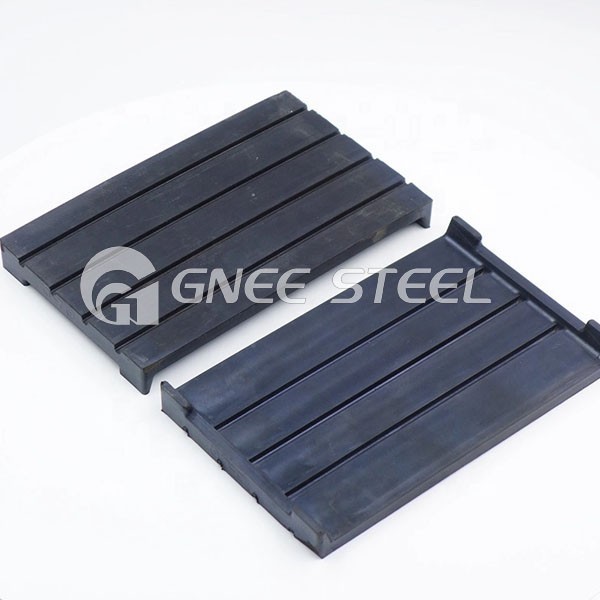

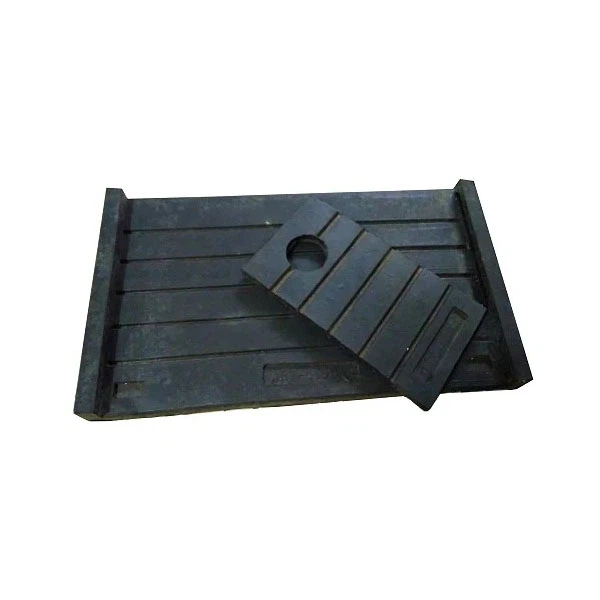

Funkcije željezničke gumene podloge
Ručni gumeni jastučić je od suštinskog značaja za smanjenje udara i vibracija u šinskom sistemu. Podloga položena ispod šine kako bi se osiguralo:
1. Raspodjela opterećenja na veću površinu
2. Eliminacija koncentracije opterećenja i rezultirajućih naprezanja zamora
3. Centriranje opterećenja na noseći element
4. Upijanje neravnih dodirnih površina između šine i nosača
5. Smanjenje buke i vibracija
6. Zaptivanje između dna šine i vrha nosača
7. Smanjenje habanja šine i njenog oslonca
Materijali za šine
Razvili smo niz elastičnih šinskih jastučića visokih performansi za zahtjeve krutosti i različite oblasti primjene - od tramvaja preko željeznica standardnog kolosijeka do teških vučnih pruga, posebno onih za sisteme šinskih pričvršćenja E-tipa i sisteme šinskih pričvršćenja tipa SKL od materijala HDPE /EVA/guma, sa sljedećim svojstvima.
|
HDPE |
|||
|
Technical Parameter |
Jedinica |
Technical Requirements |
Vrijednost |
|
Gustina |
g/cm3 |
0.95-0.98 |
0.95 |
|
Zatezna čvrstoća |
Mpa |
Veće ili jednako 19 |
19 |
|
Izduženje |
% |
>80 |
150 |
|
Tačka topljenja |
stepen |
170-190 |
190 |
|
Otpornost izolacije |
Ω |
Veće ili jednako 1×1010 |
3.5 ×1010 |
|
Tvrdoća |
A |
Veće ili jednako 98 |
98(A) |
|
EVA: polietilen 80%, vinil acetat 20%. |
|||
|
Technical Parameter |
Jedinica |
Technical Requirements |
Vrijednost |
|
Gustina |
g/cm3 |
0.95-0.98 |
0.95 |
|
Zatezna čvrstoća |
Mpa |
Veće ili jednako 15 |
16 |
|
Izduženje |
% |
>500 |
550 |
|
Tačka topljenja |
stepen |
170-190 |
170 |
|
Otpornost izolacije |
Ω |
Veće ili jednako 1×1010 |
5.0 ×1010 |
|
Tvrdoća |
A |
Veće ili jednako 90 |
92(A) |
|
Guma |
||
|
Technical Parameter |
Jedinica |
Vrijednost |
|
Ukočenost |
KN |
90-130 |
|
Tvrdoća Shore A |
stepen |
72-80 stepen |
|
Electronic Resistance |
Ω |
Veće ili jednako 106 |
|
Zatezna čvrstoća prije starenja |
Mpa |
Veće ili jednako 12,5 |
|
Elongacija prije starenja |
% |
Veće ili jednako 250 |
Klasifikacije šina
Šinski jastučići za sisteme pričvršćivanja šina E-tipa
Šinski gumeni jastučići koji se koriste za sisteme šinskih pričvršćenja tipa E imaju slične funkcije kao i izolatori šine da izoluju šinu iznad nje od pragova koji se nalaze ispod nje, za efikasnu zaštitu od vibracija i buke koja se prenosi konstrukcijom. Podmetač za šinu radi zajedno sa e-kopčama, izolatorima šina/izolovanim blokovima koloseka i ramenima šine/ugrađenim delovima da formira čitav set sistema za pričvršćivanje šine E-tipa.
Šipke za SKL sisteme pričvršćivanja šina
Podložak za šinu u SKL sistemu za pričvršćivanje šina je mali, ali krucijalni deo za pričvršćivanje, koji radi zajedno sa SKL kopčama, šiljcima za vijke, plastičnim tiplama, vodilicama i tako dalje. Elastični šinski jastučići koje proizvodimo posjeduju definiranu krutost i vidljivo povećavaju elastičnost gornje konstrukcije kolosijeka. Sa višim nivoom elastičnosti doprinosi tihom radu voznog parka, kako bi se zadovoljili današnji akustički zahtjevi na željezničkim prugama.

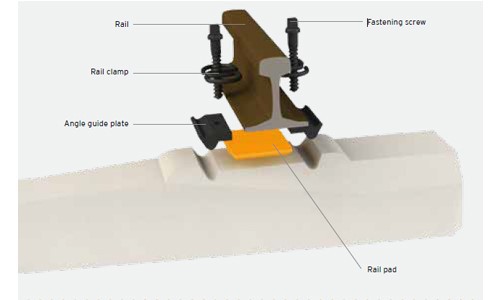

Gumeni šinski jastučići za betonske pragove
|
Materijal: |
guma |
|
standardno: |
TB/T2626-95 |
|
primjena: |
43 kg/m, 50 kg/m, 60 kg/m, 75 kg/m šina |
|
modeli: |
43-7-7, 43-10-7, 50-7-9, 50-10-9, 60-10-17, 60-12-17 |
|
Radna temperatura: |
-50~70 stepeni |
|
Certifikat: |
ISO9001:2008 |
|
napomene: |
Čuvati na čistom, provetrenom mestu. Ne stavljati na direktnu sunčevu svjetlost, i držite dalje od izvora toplote i hemijskih reagensa. Ne dirajte ulje, organski rastvarač i druge hemikalije. |

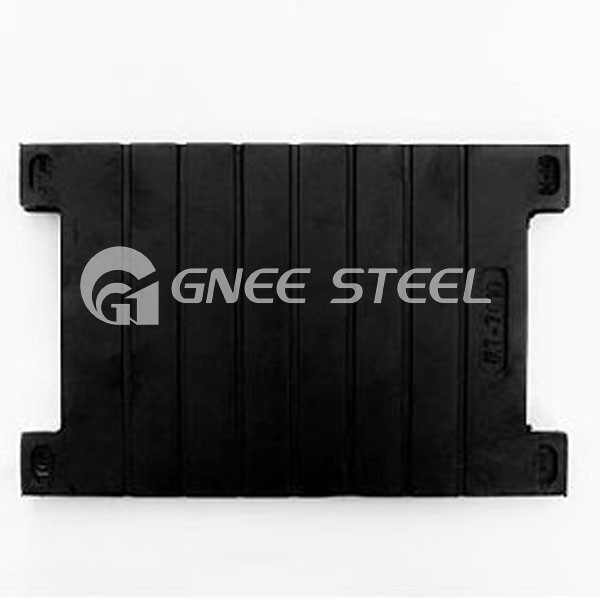

Visokoelastične žljebove EVA/HDPE/gumene šine
Naši EVA/HDPE/gumeni jastučići za šine su visoke elastičnosti, primjenjuju se na tipove šina kao što su šine UIC54, UIC60, BS80lbs,BS100lbs i veličine prema narudžbi. Jastučići se mogu prilagoditi sa ili bez žljebova, u različitim mogućim izvedbama, ovisno o zahtjevima kupaca.
