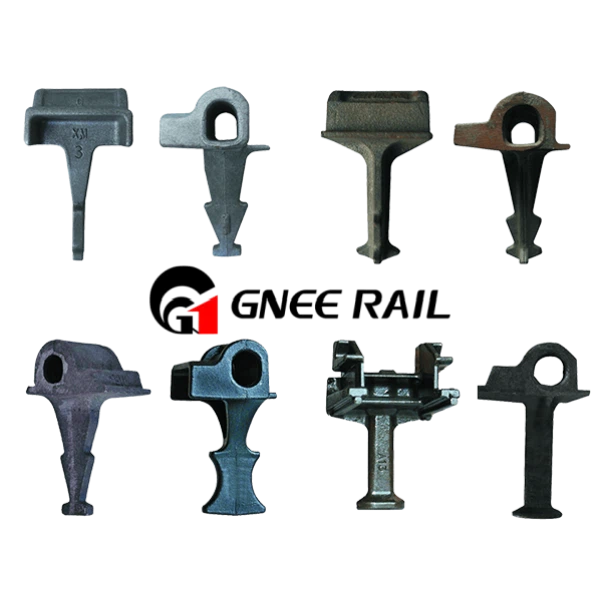

Šta je rame šine?
Ram šine je izliven u betonske šinske vezice za fiksiranje elastičnih šinskih obujmica. Dostupne su dvije vrste rame za šine, liveno rame i rame koje se zavaruju, a oba se koriste za fiksiranje elastičnih šinskih obujmica.
Ramena za livenje kao ugrađeni deo sistema za pričvršćivanje šine utisnuta su u betonski prag i rade zajedno sa E obujmom za pričvršćivanje šine. Izlivanje ramena se vrši livenjem od gvožđa, kao što su GB/T 1348-1988, NF EN 1563(1997), ISO1038, DIN 1693, JIS G5502 (2001), KS D 4302, GOST 7293(1985) ili BS EN 1563 (1997).
|
Aplikacija |
UIC54 |
UIC60 |
115RE, ,50kg šina, 60kg šina, BS80lbs, BS100lbs, itd. |
|
Ime |
QT500-7 |
QT450-10 |
QT400-15 |
|
Standard |
GB 1348-88 |
GB 1348-88 |
GB 1348-89 |
|
Hemijski sastav(%) |
C:3.60-3.80 |
C:3.40-3.90 |
C:3.50-3.60 |
|
C:3.60-3.80 |
Mn:0.2-0.5 |
Mn: Manje ili jednako 0.5 |
|
|
Si:2.50-2.90 |
Si:2.70-3.00 |
Si:3.0-3.2 |
|
|
P: Manje ili jednako 0.08 |
P: Manje ili jednako 0.07 |
P: Manje ili jednako 0.07 |
|
|
S: Manje ili jednako 0.025 |
S: Manje ili jednako 0.03 |
S: Manje ili jednako 0.02 |
|
|
Zatezna čvrstoća |
Veća ili jednaka 500 Mpa |
Veća ili jednaka 450 Mpa |
Veća ili jednaka 400 Mpa |
|
Snaga prinosa |
Veća ili jednaka 320 Mpa |
Veća ili jednaka 310 Mpa |
Veća ili jednaka 250 Mpa |
|
Izduženje (%) |
Veće ili jednako 7 |
Veće ili jednako 10 |
Veće ili jednako 15 |
|
Tvrdoća |
170~230HB |
160~210HB |
130~180HB |
|
Metalografski organizacija |
ferit i perlit |
grafit & ferit & perlit |
ferit |
Primjena za rame za šinu:
Zavareni spoj na ramenu omogućava izradu pričvrsnih jedinica šine i na čeličnim pragovima i na čeličnim osnovnim pločama kada se za pričvršćivanje šine koriste E stil elastične šine.
Iako se šina livena u ramenu obično utiskuje u betonskom pragu, ona se takođe može zavariti na duže čelične pragove ili nosače za upotrebu u izradi rasporeda skretnica i raskrsnica gde se koristi vertikalna geometrija tračnica.
Sposobnost zavarivanja ramena šine u određenom položaju koji je diktiran dizajnom izgleda čini rame šine veoma korisnim i isplativim.
Pribor za ramena šine koji se koristi za specifične sekcije šine treba usvojiti prema kriterijima dizajna kako bi se postiglo ispravno elastično opterećenje nožnog prsta. I određena ramena šine sa glodanim površinama zavara su obezbeđena da bi se postigao bolji integritet zavara.
Kao vodeći proizvođač i dobavljač šinskih spojnica, Gnee Rail je u mogućnosti da isporuči različite vrste ramena koji zadovoljavaju potrebe klijenata.
