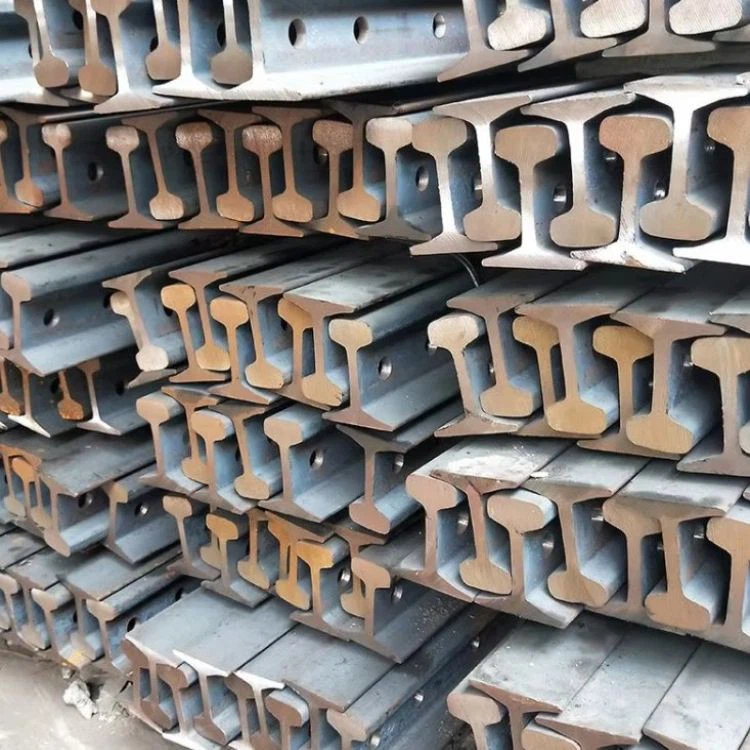

GB QU80 Crane Steel Rail

Kranske šine su čelične šine visoke{0}}vrste koje se koriste za podršku i vođenje kretanja dizalice. GB QU serija (QU70, QU80, QU100, QU120) navedena je pod GB/T 3426-2017.
Tipični materijali uključuju U71Mn ili U75V, dobre čvrstoće, žilavosti i otpornosti na habanje za teške-operacije dizalicom.
Pošaljite upit
Chat Sada
Opis

Gnee Steel (Tianjin) Co., Ltd. je jedan od najpouzdanijih proizvođača i dobavljača gb qu80 čelične šine za dizalice u Kini, također podržava prilagođenu uslugu po niskoj cijeni. Slobodno kupite jeftinu čeličnu šinu gb qu80 proizvedenu u Kini ovdje iz naše tvornice.



GB QU80 kranska šina (GB/T 3426)



Šina dizalice je linearna struktura koja se koristi za podupiranje i vođenje kretanja dizalice, obično napravljena od čelika visoke{0}}vrste sa specifičnom geometrijom. Omogućuje kranu da se kreće horizontalno unutar svog radnog područja za precizno rukovanje teretom i kontrolu položaja. QU80 šina je jedna od najčešće korištenih specifikacija GB porodice kranskih šina.



1. Vodeći standard



GB kranska šina QU serije (QU70, QU80, QU100,QU120) se proizvodi prema GB/T 3426 (trenutno izdanje GB/T 3426-2017), kineskom standardu za kranske šine. GB/T 3426 je odvojen od GB 2585 (teške šine za željeznički kolosijek).



2. QU80 Dimenzije i težina



QU80 Dimensions



Parametar QU80
Visina šine (mm) 130
Širina dna (mm) 130
Širina glave (mm) 80
Debljina mreže (mm) 32
Teoretska težina (kg/m) 63.69





Tip Visina (mm) Širina dna (mm) Širina glave (mm) web (mm) Težina (kg/m)
QU70 120 120 70 28 52.8
QU80 130 130 80 32 63.69
QU100 150 150 100 38 88.96
QU120 170 170 120 44 118.1



3. Materijal i svojstva


QU80 se obično valja od U71Mn (ili U75V na zahtjev) čelika za šine: vlačna čvrstoća 900–1100 MPa, šina{5}}tvrdoća glave HB300-380, pruža visoku čvrstoću, visoku otpornost na habanje i dobru otpornost na udar. Šine prolaze strogu termičku obradu i proces valjanja tako da je unutrašnja struktura ujednačena, kombinujući visoku čvrstoću sa dobrom žilavošću.



QU Crane Rail



Steel Grade C(%) Si Mn Cr V P S Vlačna čvrstoća (Rm/MPa)
U71Mn 0.65~0.76 0.15~0.58 0.70~1.40 – – Manje ili jednako 0,035 Manje ili jednako 0,030 Veće ili jednako 880
U75V 0.71~0.80 0.50~0.80 0.75~1.05 – 0.04~0.12 Manje ili jednako 0,035 Manje ili jednako 0,030 Veće ili jednako 980



4. Karakteristike dizajna i aplikacije


Specijalni lučni dizajn glave šine savršeno pristaje na točkove dizalice, efikasno raspršujući pritisak i smanjujući habanje; prošireno dno šine poboljšava stabilnost veze sa temeljom, osiguravajući siguran i pouzdan rad pod velikim opterećenjima i čestim ciklusima{0}}zaustavljanja.

QU80 odgovara srednjoj-opremi za dizanje - npr. dizalicama u radionicama za proizvodnju automobila; teža opterećenja u čeličanama koriste QU100/QU120; QU70 odgovara lakšim industrijskim lokacijama.



5. Nabavka i dostava



  • Tipične dužine šine: 9 m, 12 m ili seče na dužinu;



  • krajevi obični ili izbušeni za spojeve riblje ploče/sutka;



  • površine gole ili premazane bojom protiv rđe.



Navedite standard (GB/T 3426-2017), vrstu, materijal, dužinu i količinu.





Dobijte ponudu za GB QU80 Crane Rail]



GB QU80 Crane Steel Rail je dizajniran za teška-primjena kranskih staza, pružajući kapacitet-nosivosti i stabilnost dimenzija potrebnih za ponovljena opterećenja kotača.GNEE RAILopskrbljuje kranske šine QU80 različitim vrstama materijala, dužinama i mogućnostima obrade prema projektnim specifikacijama.
