Različite vrste željezničkih sistema za pričvršćivanje ponuđenih GNEE Rail

Funkcija sistema za pričvršćivanje šine je osigurati šinu za spavanje ili kravatu. Obično se sistem pričvršćivanja šine sastoji od oF Sidra, spavaće ploče, osnovne ploče, zatvarači, šiljke, vijci, vijcii ostale komponente.

Pričvršćivači šina trebali bi učinkovito održavati dugoročnu pouzdanu vezu između željeznice i spavaćeg prostora, a u potpunosti koriste svoje jastučne performanse u dinamičnim opterećenjima kako bi se odgodilo nakupljanje zaostalih deformacija. Sistemi za pričvršćivanje željezničkih pričvršćivanjaGNee RailPosjeduju dovoljnu snagu, izdržljivost i stupanj elastičnosti, s jednostavnim strukturama koje su jednostavne za instaliranje i uklanjanje. Možemo opskrbiti različite vrste željezničkih sistema za pričvršćivanje, uključujućiSKL, KPO, brz, pesničar, Nabla, WJ-8, a drugi.

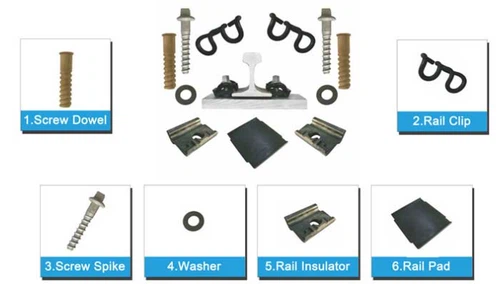

SKL3 / SKL12 / SKL14 sistem za pričvršćivanje šine

Sistem za pričvršćivanje šina SKLJedan je vrsta sistema za pričvršćivanje vrućih šina među tržištu željezničkih materijala. Što se tiče komponenta sistema za pričvršćivanje SKL-a, uključujući SKL šine za pričvršćivanje, željeznički jastučić, vijak, ploča za vezanje, perilica, plastični mozak, vijak i matice, itd.

rail fasteners

Predmet	Količina	Vrsta	Materijal	Primedba
SKL zapet	2	SKL1, SKL3, SKL12, SKL14	60Si2CRA, 60SI2CRA, 38SI7	Tvrdoća: 42-47hrc Standard: DIN17221, GB / T1222
SS35 vijak Spike	2	M24 × 150mm	Razred 4.6: Q235 Sredstva 5.6: 35 # Ocjena 8,8: 45 #	Standard: ISO898-1 UIC864-1 NF F500-50
Ravna perilica	2	Uls7	Q235	Standard: EN10025, EN10139
Plastični bazu	2	Za različite veličine vijčanog šiljaka	HDPE, ojačani najlon 66 (PA66)	Za umetanje u betonski spavač
Vodič za vodič	2	UIC54, UIC60, 50kg šina, 60 kg šina, i druge veličine po narudžbi	Ojačani najlon 66 (PA66)	Dostupni su različiti dizajni
Željeznički jastučić	1	Veličina po narudžbi	Eva ili guma	Dostupni su različiti dizajni

E-CLIP pričvrsni sistem

Sistem za pričvršćivanje šipki e-tipaMože pružiti trajno poravnanje koje može pričvrstiti čeličnu šinu i pričvršćivanje iz visokog pritiska uzrokovanih vlakom.

rail clip

Predmet	Količina	Materijal	Vrsta	Primedba
E-Clip	2	60Si2MNA, 60SI2CRA	Dia . 16 Mmdia . 18 Mmdija . 20 mm	Tvrdoća: 44-48hrc
				TOE opterećenje: 500-700kgf za Dia.16mm; 750-900kgf za dia.18mm; 1100-1400kgf za diar.20mm
				Život umor: 5 miliona ciklusa bez lomljenja
				Standard: DIN17221, BS970, GB / T1222
Rame	2	QT500-7, QT450-10	UIC54, UIC60, 50kg šina, 60 kg šina, BS80Lbs, BS100Lbs i veličine prema narudžbi	Tvrdoća e-isjecka je 44-48hrc; TOE opterećenje za e-isječak je 500-700kgf (Dia.16mm); 750-900kgf (dia.18mm); 1100-1400kgf (Dia.20mm); Život umora E-Clip je 5 miliona ciklusa bez lomljenja DIN17221, BS970, GB / T1222 kvalificirani e-isječak
Željeznički jastučić	1	HDPE, guma ili eva
Izolator	2	Ojačani najlon 66 (PA66)

Nabla elastični sistem za pričvršćivanje šine

TheNabla sistem za pričvršćivanjeje siguran i pouzdan sistem, koji se najčešće koristi u Europi. Može se koristiti u tramvaju, LRT-u, metrou, glavnoj liniji i zapise velike brzine. Poseban oblik Nabla oštrice stvara dinamički stabilan opterećenje nožnog prsta na šinama kada se matica isprazni.

rail pad

Predmet	Količina	Vrsta	Materijal	Primedba
Nabla Clip	2	Debljina 4mm ili 4,5 mm	60Si2MNA, 60SI2CRA	42-47hrc 3 miliona puta bez probijanja; Primjena za različitu vrstu šine
Izolator	2		Ojačani najlon 66 (PA66)	Gustoća: 1.3-1.45g / cm3 zatezna snaga: veća ili jednaka izduživanju od 170 MPA: veća ili jednaka talište od 80kJ / M2: veća ili jednaka 1x108ω Sadržaj staklenog vlakana: 30-35% Tvrdoća: veća ili jednaka 110hrr
Vijak	2	UIC54, UIC60,50kg šina, šina 60kg	Razred5.6: 35 #	Zatezna čvrstoća: veća ili jednaka jačini prinosa od 500MPA: veća ili jednaka izduženju od 300MPA: veća od ili jednaka 20% hladnog savijanja: 90 stepeni bez pukotina
Proljetna perilica	2	18.25x34x78mm	ML08AI	Hemijski sastav (%): C: 0,05-0,10, MN: 0.30-0.60, SI: Manje od ili jednako 0,1, CR: Manje ili jednako 0,2, P: manje ili jednako 0,035 ili jednako 0.035

KPO šinske stezaljke za pričvršćivanje

TheKPO sistem za pričvršćivanjetakođe se široko koristi u cijelom svijetu. Pripada sistemu za pričvršćivanje stezaljkama. Stezaljke uključuju KPO3, KPO5, KPO6 i KPO9 itd.

rail clamp

Predmet	Količina	Vrsta	Materijal	Standard
KPO Clip	2	KPO3, KPO6, KPO9	Q235	DIN5906
Vijak	2	M24 × 150 mm M24 × 160 mm M24 × 180mm druge dužine prema naručenoj	Razred 4.6: Q235 Sredstva 5.6: 35 # Ocjena 8,8: 45 #	ISO898-1, UIC864-1 i NF F500-50
HS vijak	4	HS26, HS32	Razred4.6: Q235 Razred5.6: 35 # Razred8.8: 45 #	Prečnik: 22mm ili 24 mm Dužina: 55mm, 65mm, 75mm, 90mm
Šesterokutni orah	2	Kako je naređeno	5. razred: 35 # 8: 45 #	DIN958
Dvostruka zavojnica proljetna perilica	2	Kako je naređeno	65mn	UIC864-3
Osnovna ploča	1	UIC54, UIC60, 50kg šina 60kg šina, S49 u narušenoj veličini	Casting Iron QT500-7 Qt450-10 kovanje niskog ugljičnog čelika ili visoko ugljični čelik	UIC864-6

Velika brzina WJ - 8 sistem za pričvršćivanje šina

TheWJ-8 Elastični šipka za pričvršćivanjePogodan je za putničke linije s maksimalnom brzinom osovine od 350 km / h, a CRTSii tip bez kućnog staza s masom osovine od 170kn (s obzirom na to da težina osovine može povećati za 10%).

rail fixing

Predmet	Količina	Materijal
Šina	2	60Si2MNA
Vijak	2	20mntib
Ravna perilica	2	Q235A
Željeznički izolator	2	PA66
Vodič za vodič	2	Ojačani najlon 66 (PA66)
Željeznički jastučić	1	Eva ili guma
Tanjir	1	Qt450-10
Plastični bazu	2	HDPE, ojačani najlon 66 (PA66)
Podesiva željeznička ploča	2	PE
Podesiva ploča podesiva ploča	2	PE

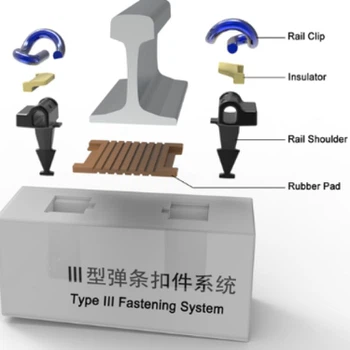

CLIP III sistem za pričvršćivanje

CLIP III sistem za pričvršćivanjePrimjenjuje se na 60 kg / m šinu pragova bez ramena, a to je sistem bez vijaka. Sadrži željezničke isječke, željeznička ramena i izolatore.

rail spike

Predmet	Količina	Materijal
Šina	2	60Si2MNA
Željeznički izolator	2	PA66
Šina ramena	2	Qt450-10
Željeznički jastučić	1	Eva ili guma
