Atračnica riblja pločaje prijenosna šipka{0}}koja omogućava spojenim šinama da funkcioniraju kao neprekidna greda ravnomjernom distribucijom vertikalnih, bočnih i uzdužnih sila preko spojnog spoja, održavajući integritet kolosijeka pod saobraćajem.GNEE RAILproizvodi riblje ploče za standarde GB, UIC, DIN536, QU, JIS, AS1085, BS11 i AREMA/ASCE i može isporučiti sklopove rail-fish ploča na veliko za velike infrastrukturne projekte.
Kako željeznički spojevi funkcioniraju sa šinama?
Željeznički spojevi, prvenstveno koristeći riblje ploče (šipke za spojeve), povezuju krajeve šina kako bi se stvorio kontinuirani, stabilan kolosijek, istovremeno omogućavajući toplinsko širenje i kontrakciju. Oni osiguravaju dijelove šine pomoću pričvršćenih, stegnutih ploča koje održavaju vertikalno i bočno poravnanje, odupirući se silama koje mogu uzrokovati izvijanje, posebno u spojenim sistemima kolosijeka.
Kako funkcioniraju željeznički spojevi:
- Ekspanzija i kontrakcija:Između krajeva šine ostavljen je mali, projektovani razmak, omogućavajući šinama da se prošire u vrućem vremenu i skupe po hladnom vremenu bez izazivanja savijanja ili kopčanja kolosijeka.
- Mehanička veza (fishplates):Dvije čelične ploče, ili riblje ploče, postavljene su s obje strane tračnice i pričvršćene ribljim vijcima koji prolaze kroz velike rupe i na šinama i na pločama.
- Podrška i usklađivanje:Spojevi pružaju i vertikalnu i bočnu čvrstoću, držeći krajeve šina na istoj visini i horizontalnom položaju kako bi se omogućio nesmetan prolaz vlaka.
Vrste zglobova:

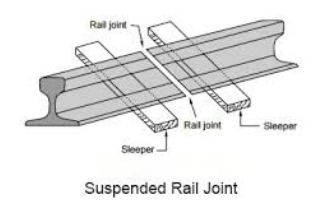

- Suspendirani zglob:Spoj je obješen između dva praga.
- Podržani zglob:Spoj je oslonjen direktno na prag.
- Izolirani spoj:Koristeći se u signalizaciji, ovi spojevi sprječavaju prolaz električne struje između segmenata šine.
Koji tip šinskog spoja se obično koristi u željezničkim prugama kako bi se osiguralo nesmetano kretanje vozova?
Zajednički šinski spojevi (pomoću ploča sa 4-6 rupa) i zavareni šinski spojevi se često koriste kako bi se osiguralo nesmetano kretanje voza. Zavareni spojevi, posebno kod kontinualnih zavarenih tračnica (CWR), sada su poželjna metoda za moderne brze linije za minimiziranje udara. Često se koriste i viseće spojnice, gdje se spoj postavlja između dva praga.
- Common Rail spojevi (fishplates):Standardna metoda, korištenjem spojnih šipki (fishplates) za spajanje krajeva šina, nudi jednostavno, isplativo{0}}rješenje za spajanje dijelova šina.
- Zavareni spojevi šina:Koristi se za stvaranje bešavnih, glatkih kolosijeka (duge zavarene šine/kontinuirane zavarene šine), koje smanjuju održavanje i povećavaju udobnost putnika.
- Kompromisni šinski spojevi:Koristi se za spajanje dvije šine različitih specifikacija (npr. različite težine ili sekcije) uz održavanje poravnanja.
- Suspendirani zglobovi:Tip gde je spoj postavljen između pragova, često pružajući glatkiju vožnju od oslonjenih zglobova.
Osnovan 2008.GNEE RAILje vodeći svjetski proizvođač i dobavljač željezničkih komponenti, specijaliziran za visok-kvalitettračne riblje ploče(šipke za spajanje/šipke za spajanje) sa snažnim proizvodnim kapacitetom i globalnim servisnim mogućnostima.
| Standard | Tip | Dužina/Prečnik | Težina / Materijal | |
| AREMA 2007 | 115RE | 4 rupe-24" | 17.04Kg | 45# hemikalija |
| 115RE | 6 rupa-36" | 25.56Kg | sastav (%): | |
| 132-136RE | 4 rupe-24" | 17.75Kg | C: 0.42-0.50 | |
| 132-136RE | 6 rupa-36" | 26.63Kg | Mn: 0,50-0,80 | |
| UIC{0}} | UIC60 | 4 rupe-630/Φ26 | 18.07Kg | Si: 0,17-0,37 |
| UIC60 | 4 rupe-600/Φ28 | 17.47Kg | Cr: Manje ili jednako 0,25 | |
| UIC60 | 4 rupe-630/Φ25 | 18.1Kg | P: Manje ili jednako 0,035 | |
| UIC54 | 4 rupe | 14.34Kg | S: Manje ili jednako 0,035 | |
| UIC54 | 6 rupa-800 | 19.94Kg | ||
| BS 47-1 | BS75R | 4 rupe | 6.56Kg | |
| BS60A | 4 rupe | 5.61Kg | ||
| BS80A | 4 rupe | 6.5Kg | ||
| BS90A | 685.8/Φ26 | 13.23Kg | 50# hemikalija | |
| BS90A | 792.9/Φ26.2 | 15.34Kg | sastav (%): | |
| BS100A | 4 rupe | C: 0.62-0.70 | ||
| 90/91LB | 4 rupe | 18.08Kg | Mn: 0,50-0,80 | |
| 90/91LB | 6 rupa | 19.9Kg | Si: 0,17-0,37 | |
| AS | 50kg | 4 rupe | 14.3Kg | Cr: Manje ili jednako 0,25 |
| 50kg | 6 rupa | 19.5Kg | P: Manje ili jednako 0,035 | |
| S49 | 4 rupe | 9.71Kg | S: Manje ili jednako 0,035 | |
Naš portfelj šinskih ribljih ploča je sveobuhvatan i usklađen sa međunarodnim standardima, uključujući UIC, AREMA, BS, DIN i GB, pokrivajući laku šinu (8kg-30kg), tešku šinu (38kg-75kg) i sisteme za šine krana (QU70-QU120). Nudimo različite tipove kao što su izolovane spojne šipke, ispupčene riblje ploče i kompromisni spojevi šine, sa preciznim specifikacijama (4-rupa/6 rupa, 24-inča/36-inča), osiguravajući odlične mehaničke performanse. Podržavamo strogu kontrolu kvaliteta podržanu od strane ISO 9001:2015 od strane trećeg centra za provjeru i inspekciju u kući, GS dio BV. Naša usluga na jednom mjestu uključuje prilagođavanje, proizvodnju, pakovanje i podršku nakon prodaje, prilagođenu projektnim potrebama klijenata.
