Zašto tačnost položaja rupe za vijke utiče na ponašanje zglobova

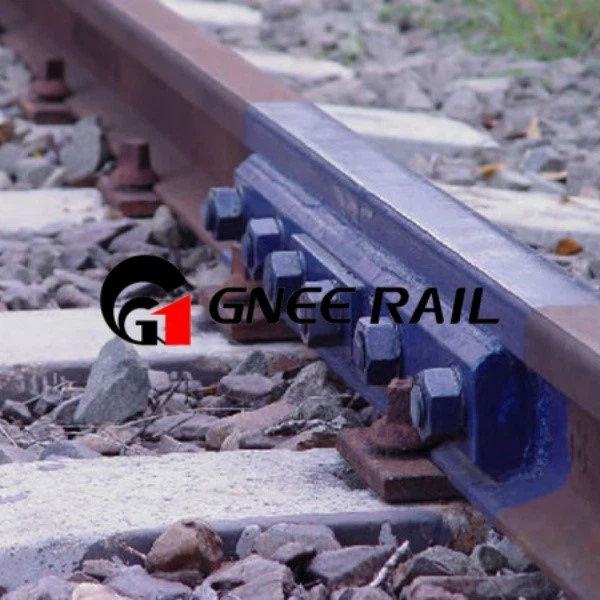

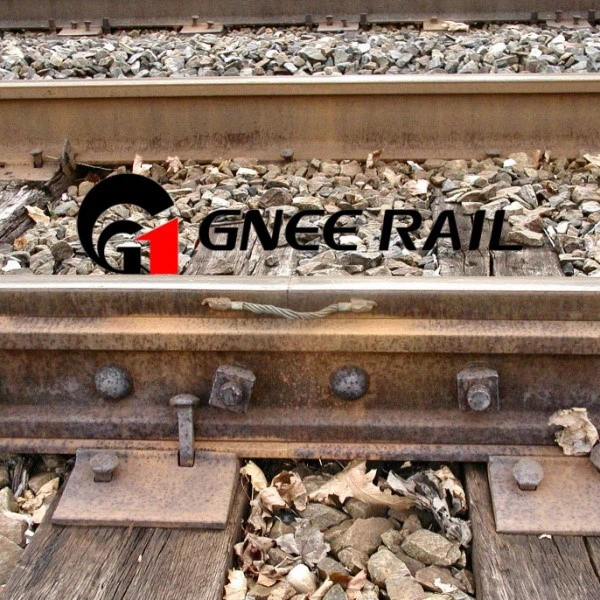

Vijčani spoj šine je spoj trenja: riblja ploča je pritisnuta na šinu pomoću prednaprezanja vijka, a spoj nosi smicanje i savijanje trenjem između riblje ploče i mreže. Ako se rupe za vijke u ribljoj ploči ne poklapaju s rupama na šini, dio prednaprezanja se troši na savijanje vijaka umjesto na stezanje ploča, a spoj gubi krutost upravo tamo gdje mu je potrebno. Točnost položaja rupe stoga nije kozmetička tolerancija; to je parametar koji odlučuje da li se spoj ponaša kao neprekidna greda ili kao šarka sa četiri vijka koji se bore jedan protiv drugog.
Utjecaj devijacije nagiba rupe
Kada odstupanje nagiba rupe prijeđe oko 0,3 mm, rupe za vijke na ribljoj ploči i šini više se ne poklapaju. Nakon ugradnje vijci nose dodatne momente savijanja prednaprezanja, a raspodjela smicanja po spoju postaje izrazito neravnomjerna: vijci na strani odstupanja mogu preuzeti 60-70% ukupnog posmaka dok suprotna strana nosi manje od 30%. To ekscentrično opterećenje smanjuje vijek trajanja jako opterećenih vijaka za više od 40% i stvara koncentraciju naprezanja na rubovima otvora riblje ploče, gdje prvo počnu pucati od zamora. U eksploataciji krutost zgloba postepeno opada, merač i vozna površina se pogoršavaju, a zglob počinje da udara pod saobraćajem.
Koaksijalnost i načini kvara vijaka
Greška koaksijalnosti, pomak suprotnih rupa na dvije riblje ploče, dovodi vijak u savijeno stanje nakon zatezanja umjesto čistog zatezanja i smicanja. Sa odstupanjem iznad oko 0,2 mm, drška vijka nosi kombinovano opterećenje na smicanje-savijanjem-, a dominantni način loma se mijenja od čistog posmičnog loma do prijeloma na savijanje drške na mjestu gdje vijak prolazi kroz riblju ploču, gdje je moment savijanja najveći i korozija je najvjerovatnija. Savijeni vijak također povećava razmak između riblje ploče i šine, pogoršavajući neravnotežu naprezanja u zglobu u samopojačavajućoj petlji.
Nivoi tolerancije u različitim standardima
Zahtjevi za položaj otvora razlikuju se između porodica standarda. ISO 286 sistem ograničenja{2}}i-prilagođavanja definiše stepene prečnika rupa, a međunarodna praksa šipki za spojeve obično radi na H7 razredu sa odstupanjem nagiba od plus ili minus 0,2 mm, koaksijalnošću od 0,1 mm i zaobljenošću rupe od 0,05 mm, dok kineska praksa za široki prečnik trake Hd8 nije uvijek specificirala blago širinu nagiba Hd8. zaobljenost eksplicitno. Razmak odražava radne uslove: međunarodni-standardni spojevi se češće usklađuju sa velikim-brzinim i teškim-vozom sa većim silama vijaka, dok su kineski standardni spojevi u prošlosti bili dimenzionirani za obične-brzine. Proces prati toleranciju: međunarodne riblje ploče se obično CNC mašinski obrađuju u jednoj postavci stezanja, dok se štancanje pomoću visoko{15}}preciznih matrica još uvijek koristi za kineske standardne ploče, što postavlja niži plafon preciznosti osim ako se matrice ne drže čvrsto.
Kontrola proizvodnje i -posljedice na gradilištu
U proizvodnji, tačnost otvora je osigurana kontrolom zazora za štancanje unutar 0,05 mm, kalibriranjem klinova za pozicioniranje matrice po fiksnom rasporedu i korištenjem peto-osnog CNC-a sa jednom-mašinskom obradom svih rupa kako bi se eliminisale greške pri ponovnom{{3}učvršćivanju. Gotove ploče se provjeravaju 100% sa namjenskim mjeračima kao što su mjerači nagiba rupa i testne šipke za koaksijalnost, a teški-fiber ploče dodatno zahtijevaju poliranje zida rupe do hrapavosti Ra 3,2 ili bolje kako bi se smanjilo trošenje vijka-u-zid. Kada ploče izvan{11}}od-tolerancije stignu do mjesta, radnici prisiljeni da zabijaju vijke ili razbijaju rupe oštećuju navoje vijaka i anti-premaz protiv korozije, a razvrtanje smanjuje kapacitet smicanja zida rupe za više od 15%; rezultirajuća kosina i loše pristajanje prisiljavaju sekundarno rastavljanje i preradu, dodajući troškove i kašnjenje. Odbijanje-od-tolerantnih tablica na kapiji fabrike je uvijek jeftinije od borbe s njima na stazi.
FAQ
P1: Šta se dešava ako odstupanje nagiba rupe na pločici za ribu pređe 0,3 mm?Vijci podnose predopterećenje savijanja, jedna strana spoja nosi 60-70% smicanja, vijek trajanja opterećenih vijaka opada za više od 40%, a pukotine počinju na rubovima rupa.
P2: Zašto neusklađene rupe uzrokuju lomove drške vijaka?Loša koaksijalnost savija vijak nakon zatezanja, dodajući savijanje napetosti i smicanju; najviši momenat se nalazi na ravni riblje ploče, gde se potkoljenica lomi.
P3: Koje su tolerancije rupa tipične za spojne šipke?Međunarodna praksa uobičajeno koristi klasu rupe H7 sa devijacijom koraka od plus ili minus 0,2 mm i koaksijalnošću od 0,1 mm; Kineska praksa koristi H8 sa širim opsegom, prema ISO 286 sistemu.
P4: Kako se u proizvodnji kontrolira tačnost položaja rupe?Sa kontrolom zazora u matrici unutar 0,05 mm, kalibriranim klinovima za pozicioniranje, pet-osni CNC jednom- mašinskom obradom i 100% mjerenjem koraka i koaksijalnosti prije otpreme.
P5: Zašto je bušenje rupa na gradilištu loša ideja?Razvrtanje oštećuje navoje i premaz, smanjuje kapacitet smicanja zida rupe za više od 15% i ostavlja zakrivljeni spoj koji treba doraditi; ploče van-od-tolerancije treba odbaciti prije ugradnje.
