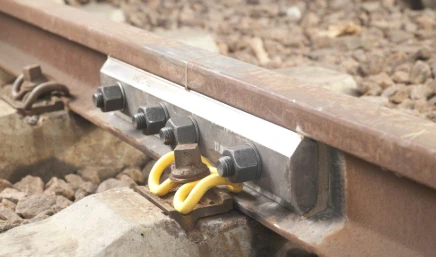

Atračnica riblja pločaje strukturna spojna komponenta dizajnirana da poravna i osigura susjedne segmente šine tako da se vertikalna opterećenja, bočne sile i uzdužna naprezanja nesmetano prenose preko spoja bez prevelike koncentracije naprezanja.
GNEE RAILnudi riblje ploče pogodne za laku, tešku šinu i šinu s kranom, pokrivajući GB standarde, UIC profile, DIN536 i QU kranske šine, JIS šine, AS1085 sekcije, BS11 modele i AREMA/ASCE šine, uz koordiniranu isporuku šina i spojeva za integrisano snabdevanje.
Koje su prednosti korištenja ribljih tanjura?
Ploče za ribu (ili spojne šipke) su bitne željezničke komponente koje povezuju krajeve šina, osiguravajući kontinuitet, stabilnost i sigurnost držeći šine u vertikalnoj i horizontalnoj liniji. Ključne prednosti uključuju raspodjelu opterećenja kotača kako bi se spriječilo izobličenje kolosijeka, omogućilo širenje topline i olakšalo brze popravke uz održavanje strukturalnog integriteta.
Ključne prednosti ribljih tanjira:
- Strukturalni integritet:Oni sigurno spajaju šine, održavajući poravnanje, nivo i širinu kolosijeka.
- Raspodjela opterećenja:Pomažu u raspodjeli teške težine vozova, smanjujući opterećenje na pojedinačnim šinama i podržavajući nesmetan prolaz.
- Upravljanje toplinom:Ploče za ribu omogućavaju neophodno kretanje zbog termičkog širenja i skupljanja, sprečavajući izvijanje.
- Sigurnost i stabilnost:Sprečavajući odvajanje tračnica ili neusklađenost, oni igraju ključnu ulogu u sprječavanju iskliznuća iz šina.
- Efikasnost održavanja:Oni olakšavaju lakšu, bržu montažu i popravku spojeva šina u poređenju sa ili u kombinaciji sa zavarivanjem.
- električna izolacija:Posebno dizajnirane izolirane riblje ploče (npr. zalijepljeni spojevi) sprječavaju curenje struje i osiguravaju pravilan rad signalizacije.
Koje su dimenzije šipke za šine?
Šipke za šine (ili riblje ploče), koje se koriste za spajanje krajeva šina, obično imaju 24 inča (4 rupe) za manje dijelove ili 36 inča (6 rupa) za veće AREMA sekcije (115RE-136RE), s visinama često oko 5-1/16 inča. Uobičajeni tipovi uključuju opcije sa 4 rupe (24") i 6 rupa (36") za spajanje šina, kao što su 115RE, 132RE i 136RE, koje teže između 17,04 kg i 26,63 kg.
| Standard | Tip | Dužina/Prečnik | Težina / Materijal | |
| AREMA 2007 | 115RE | 4 rupe-24" | 17.04Kg | 45# hemikalija |
| 115RE | 6 rupa-36" | 25.56Kg | sastav (%): | |
| 132-136RE | 4 rupe-24" | 17.75Kg | C: 0.42-0.50 | |
| 132-136RE | 6 rupa-36" | 26.63Kg | Mn: 0,50-0,80 | |
| UIC{0}} | UIC60 | 4 rupe-630/Φ26 | 18.07Kg | Si: 0,17-0,37 |
| UIC60 | 4 rupe-600/Φ28 | 17.47Kg | Cr: Manje ili jednako 0,25 | |
| UIC60 | 4 rupe-630/Φ25 | 18.1Kg | P: Manje ili jednako 0,035 | |
| UIC54 | 4 rupe | 14.34Kg | S: Manje ili jednako 0,035 | |
| UIC54 | 6 rupa-800 | 19.94Kg | ||
| BS 47-1 | BS75R | 4 rupe | 6.56Kg | |
| BS60A | 4 rupe | 5.61Kg | ||
| BS80A | 4 rupe | 6.5Kg | ||
| BS90A | 685.8/Φ26 | 13.23Kg | 50# hemikalija | |
| BS90A | 792.9/Φ26.2 | 15.34Kg | sastav (%): | |
| BS100A | 4 rupe | C: 0.62-0.70 | ||
| 90/91LB | 4 rupe | 18.08Kg | Mn: 0,50-0,80 | |
| 90/91LB | 6 rupa | 19.9Kg | Si: 0,17-0,37 | |
| AS | 50kg | 4 rupe | 14.3Kg | Cr: Manje ili jednako 0,25 |
| 50kg | 6 rupa | 19.5Kg | P: Manje ili jednako 0,035 | |
| S49 | 4 rupe | 9.71Kg | S: Manje ili jednako 0,035 | |
| Riblja ploča za kinesku standardnu čeličnu šinu | |||
| GB15KG | 15.2 | YB226-63 | Q235,45# |
| GB18KG | 18.06 | YB225-63 | |
| GB22KG | 22.3 | YB14-63 | |
| GB24KG | 24.46 | ||
| GB30KG | 30.1 | YB351-63 | |
| GB38KG | 38.733 | TB/T 2345-2008 | 45#,55# |
| GB43KG | 44.653 | ||
| GB50KG | 51.514 | ||
Koji je materijal željezničke riblje ploče?
Željezničke riblje ploče (također poznate kao spojne šipke ili ploče za spajanje kolosijeka) se prvenstveno proizvode od visoko-kvalitetnog vruće-ugljičnog čelika, u rasponu od srednjeg do visokog sadržaja ugljika kako bi se osigurala izdržljivost i čvrstoća. Uobičajeni materijali uključuju čelik Q235, čelik visoke{4}}zateznosti ili, u posebnim slučajevima, izolirani čelik i kompozitne materijale za sprječavanje električnog provođenja.
| Vrsta materijala | Tipična ocjena/oznaka | Hemijski sastav (tež.%) | Napomene / Ekvivalentni standardi |
|---|---|---|---|
| Ugljični konstrukcijski čelik | Q235(GB/T 700) | C:Manje ili jednako 0,22 Si:Manje ili jednako 0,35 Mn: 0.30-0.65 P:Manje ili jednako 0,045 S:Manje ili jednako 0,045 |
Uobičajeni meki čelik za opće spojne šipke. Slično kaoASTM A36, S235JR. |
| Ugljični konstrukcijski čelik | Q255(GB/T 700) | C: 0.18-0.28 Si:Manje ili jednako 0,35 Mn: 0.40-0.70 P:Manje ili jednako 0,045 S:Manje ili jednako 0,045 |
Nešto veća snaga od Q235. |
| Srednji ugljični čelik | 50Mn / 50BA(GOST 10779) | C: 0.47-0.55 Si: 0.17-0.37 Mn: 0.80-1.20 P:Manje ili jednako 0,040 S:Manje ili jednako 0,045 |
Klasični čelik za riblje ploče visoke{0}}vrste. Široko se koristi za spojeve glavne linije. |
| Srednji ugljični čelik | 55#(GB/T 699) | C: 0.52-0.60 Si: 0.17-0.37 Mn: 0.50-0.80 P:Manje ili jednako 0,035 S:Manje ili jednako 0,035 |
Standardni srednji ugljični čelik za zahtjevne primjene. Slično kaoAISI 1055. |
Osnovan 2008.GNEE RAILje vodeći svjetski proizvođač i dobavljač željezničkih komponenti, specijaliziran za visok-kvalitettračne riblje ploče(šipke za spajanje/šipke za spajanje) sa snažnim proizvodnim kapacitetom i globalnim servisnim mogućnostima.
Naš portfelj šinskih ribljih ploča je sveobuhvatan i usklađen sa međunarodnim standardima, uključujući UIC, AREMA, BS, DIN i GB, pokrivajući laku šinu (8kg-30kg), tešku šinu (38kg-75kg) i sisteme za šine krana (QU70-QU120). Nudimo različite tipove kao što su izolovane spojne šipke, ispupčene riblje ploče i kompromisni spojevi šine, sa preciznim specifikacijama (4-rupa/6 rupa, 24-inča/36-inča), osiguravajući odlične mehaničke performanse. Podržavamo strogu kontrolu kvaliteta podržanu od strane ISO 9001:2015 od strane trećeg centra za provjeru i inspekciju u kući, GS dio BV. Naša usluga na jednom mjestu uključuje prilagođavanje, proizvodnju, pakovanje i podršku nakon prodaje, prilagođenu projektnim potrebama klijenata.
