Rail trackje bitna komponenta šinskog kolosijeka, a njegova funkcija je da vodi točkove vlaka koji se kreću naprijed izdržavajući ogroman pritisak koji guraju kotači. Čelična šina treba da obezbedi glatku, stabilnu i kontinuiranu kotrljajuću površinu za točkove voza koji prolazi. U električnoj željezničkoj ili automatskoj blok dionici, željeznički kolosijek se može koristiti i kao kolosiječni krug.
Koje su različite vrste željezničkih pruga?
Željezničke pruge se razlikujugauge(Standardni, Široki, Uski),izgradnja(sa balastom, pločama/bez balasta, ugrađenim),funkcija(Glavna linija, Ogranak, Dvorište, Industrija) išinski profil(Flat Bottom, Bullhead, Double{0}}headed). Ove razlike diktiraju brzinu, kapacitet nosivosti, troškove i radno okruženje, od brzih putničkih linija do industrijskih lanaca.
Po funkciji i primjeni
- Glavne pruge: Velika brzina, velika količina, povezivanje velikih gradova (Klasa 4+).
- Trake za grane: Povežite se na glavne linije, opslužujte manje gradove (Klasa 2-3).
- Dvorišne staze: Koriste se za sortiranje, skladištenje i ranžiranje.
- Industrijske pruge: Opslužuju fabrike, luke (često uske ili lake kolosijeke).
- -Staze velike brzine: Specijalizirane za brzine veće od 250 km/h (npr. pločasta staza).
Kao profesionalni dobavljač šinskih učvršćivača, GNEE RAIL može pružiti različite standardne čelične šine kao što su američke, BS, UIC, DIN, JIS, australske i južnoafričke koje se koriste u željezničkim prugama, dizalicama i rudarstvu uglja.
Kineski Standard Steel Rail
| Klasifikacija | Visina (mm) | glava (mm) | dno (mm) | Debljina (mm) | Težina (kg/m) | |
| Light Rail | 8 KG/M | 65 | 25 | 54 | 7 | 8.42 |
| 9 KG/M | 63.5 | 32.1 | 63.5 | 5.9 | 8.94 | |
| 12 KG/M | 69.85 | 38.1 | 69.85 | 7.54 | 12.2 | |
| 15 KG/M | 79.37 | 42.86 | 79.37 | 8.33 | 15.2 | |
| 18 KG/M | 80 | 40 | 80 | 10 | 18.06 | |
| Klasifikacija | Visina (mm) | glava (mm) | dno (mm) | Debljina (mm) | Težina (kg/m) | |

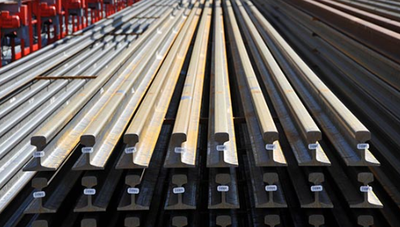

| Heavy Rail | 38 kg/m | 134 | 68 | 114 | 13 | 38.733 |
| 43 KG/M | 140 | 70 | 114 | 14.5 | 44.653 | |
| 45 KG/M | 145 | 67 | 126 | 14.5 | 45.546 | |
| 50 KG/M | 152 | 70 | 132 | 15.5 | 51.514 | |
| 60 KG/M | 176 | 73 | 150 | 16.5 | 60.64 | |
| Klasifikacija | VELIČINA (mm) | teorijska težina | |||||||||
| visina | donja širina | širina glave | dubina struka | ||||||||
| Crane rail | QU70 | 120 | 120 | 70 | 28 | 52.8 | |||||
| QU80 | 130 | 130 | 80 | 32 | 63.69 | ||||||
| QU100 | 150 | 150 | 100 | 38 | 88.96 | ||||||
| QU120 | 170 | 170 | 120 | 44 | 118.1 | ||||||
JIS E 1103/1101 Standardna čelična šina
| Standard: JIS E 1103/1101 | ||||||
|---|---|---|---|---|---|---|
| Veličina | Dimenzija (mm) | Težina (kg/m) | dužina (m) | |||
| Glava | Visina | Dno | Debljina | |||
| JIS 15KG | 42.86 | 79.37 | 79.37 | 8.33 | 15.2 | 9-10 |
| JIS 22KG | 50.8 | 93.66 | 93.66 | 10.72 | 22.3 | 9-10 |
| JIS 30A | 60.33 | 107.95 | 107.95 | 12.3 | 30.1 | 9-10 |
| JIS 37A | 62.71 | 122.24 | 122.24 | 13.49 | 37.2 | 10-25 |
| JIS 50N | 65 | 153 | 127 | 15 | 50.4 | 10-25 |
| CR 73 | 100 | 135 | 140 | 32 | 73.3 | 10-12 |
| CR 100 | 120 | 150 | 155 | 39 | 100.2 | 10-12 |
Australijska standardna čelična šina 1085
| Standard: AS 1085 | ||||||
|---|---|---|---|---|---|---|
| Veličina | Dimenzija (mm) | Težina (kg/m) | dužina (m) | |||
| Glava | Visina | Dno | Debljina | |||
| 31KG | 63.5 | 117.5 | 108 | 11.5 | 31.5 | 8-25 |
| 47KG | 70 | 141.3 | 127 | 14.3 | 46.5 | |
| 50KG | 70 | 154 | 127 | 15 | 50.8 | |
| 60KG | 70 | 170 | 146 | 16.5 | 61 | |
| 68KG | 73.4 | 186 | 152 | 17.5 | 67.6 | |
| 73KG | 70 | 157 | 146 | 32 | 73.63 | |
| 86KG | 102 | 102 | 165 | 84.11 | 85.5 | |
| 89KG | 102 | 114 | 178 | 51 | 89.81 | |
Što se tiče veličina željezničkih pruga, postoje određene razlike među zemljama. Uobičajeni standardi u Evropi su 40 kg/m, 50 kg/m i 60 kg/m. A standardi common rails u Kini su 43 kg, 50 kg, 60 kg i 75 kg. Generalno, najčešći standardi šina su 43 kg, 60 kg/m i 75 kg/m. Sjedinjene Države preferiraju teže šine. Ako želite pronaći proizvođače lakih željezničkih pruga, možete odabrati GNEE RAIL.
