Atračnica riblja pločaje konektor za{0}}prenos opterećenja instaliran na spojevima tračnica radi raspodjele sile kotača na veću efektivnu dužinu, smanjujući koncentraciju naprezanja na krajevima šine i poboljšavajući performanse zamora zglobova. Odgovarajući materijal i pozicioniranje rupa su neophodni za pouzdanost spoja.GNEE RAILisporučuje termički{0}}obrađene i mašinski obrađene ploče za ribu za GB 8–60 kg/m, UIC50–UIC60, DIN536 A-seriju, QU kranske šine, JIS modele, AS1085 šine, BS11 sekcije i AREMA/ASCE šine, sa savjetima o specifičnom odabiru materijala i guidantnim gumama.
Koje su različite vrste šinskih spojeva?
Šinski spojevi su mehanička učvršćenja (fishplates) koja se koriste za spajanje krajeva šina, osiguravajući kontinuitet i čvrstoću kolosijeka. Uobičajeni tipovi uključujususpendovan(najčešći),podržano(na spavacu),most(podržani metalnim pločama),izolovani(za signalizaciju), ikompromituju zglobove(spajanje različitih veličina šina).
Vrste šinskih spojeva prema klasifikaciji:
Na osnovu položaja spavača:
- Viseći spoj: Spoj se nalazi između dva praga, sa izbočenim krajevima šine.

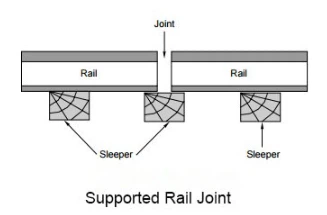

- Podržani zglob: Zglob se oslanja direktno na jedan, namjenski ležaj.
- Mostni spoj: Slično kao i viseći spoj, ali koristi metalnu premosnu ploču ispod za spajanje krajeva šine.
Na osnovu položaja šina:
- Kvadratni/ravni spoj: Spojevi su postavljeni direktno jedan naspram drugog na istom pragu.
- Pomaknuti/slomljeni spoj: Spojevi su raspoređeni na suprotnim šinama.
Na osnovu performansi/funkcije:
- Obični spoj: Standardni vijčani spojevi.
- Kompromisni spoj: povezuje šine različitih veličina ili profila.
- Izolirani/spoj: Koristi izolacijske materijale da spriječi električnu provodljivost za signalizaciju.
- Zavareni spoj: Šine su zavarene zajedno, eliminišući potrebu za tradicionalnim ribljim pločama.
- Odbojnik/dilatacijski spoj: Omogućava širenje i skupljanje šina zbog promjena temperature.
- Zakrivljeni/izbočeni spoj: Koristi se za hitne popravke slomljenih ili napuklih zavarenih šina.
| Joint Type | Ključna specifikacija / opis |
|---|---|
| Standardni spoj šine (riblja ploča) | - profil:Odgovara sekciji šine (npr. UIC 60, 136RE). - dužina:Obično 600 mm ili 800 mm po strani. - rupe:4 ili 6 rupa za vijke po šipki. |
| Izolirani šinski spoj (IRJ) | - Materijal:Čelično jezgro sa kompozitnim izolacionim krajnjim-stubovima/pločama ili puni epoksidni kompozit. - električni otpor: >10⁸ Ω. |
| Kompromisni šinski spoj | - Dizajn:Povezuje dva različita profila šina (npr. UIC 54 na UIC 60). - profil:Svaka strana je mašinski obrađena tako da odgovara odgovarajućoj tračnici. |
| Joggled Rail Joint | - Značajka:Ima utisnutu (pokretnu) sekciju koja omogućava neprekidnu površinu glave šine za glatkiji prolaz kotača. |
| Most Rail Joint | - Dizajn:Često ojačana (deblja mreža/duža) za lokacije visokog-naprezanja kao što su prilazi mostovima. |
| Ljepljen izolirani spoj | - Izgradnja:Čelične šipke zalijepljene za kompozitnu izolaciju pomoću ljepila visoke{0}}čvrstoće za poboljšanu izdržljivost. |
| Zavareni spoj šine (za CWR) | - Vrsta:Flash{0}}čeoni ili termički zavar. - specifikacija:Zavar mora imati mehanička svojstva jednaka ili veća od matične šine. |
| Dilatacijski spoj (za BRE) | - Značajka:Omogućava kontrolirano toplinsko širenje u dugim šinama na mostovima ili u zonama ekstremnih temperatura. |
Veličina šinskog zgloba
Veličine šinskih spojeva variraju ovisno o težini šine i primjeni, u rasponu od lake šine (8 kg–30 kg) do teške šine (38 kg–60 kg) i šina za kran (QU70–QU120). Uobičajeni tipovi uključuju konfiguracije sa 4 rupe (24 inča) ili 6 rupa (36 inča) za šine od 115RE do 136RE. Dizajnirani su za spajanje krajeva šina, omogućavajući širenje.
Veličine i specifikacije ključnih šinskih spojeva
- Zglobovi lake željeznice:8 kg, 9 kg, 12 kg, 15 kg, 18 kg, 22 kg, 24 kg, 30 kg.
- Heavy Rail spojevi:38 kg, 43 kg, 50 kg, 60 kg i standardni modeli AREMA 115RE/132RE-136RE.
- Zglobovi kranske šine:QU70, QU80, QU100, QU120.
- Dužina i težina (American Rail):115RE, 4 rupe-24 inča (17,04 kg) ili 6 rupa-36 inča (25,56 kg); 132-136RE, 4 rupe-24 inča (17,75 kg) ili 6 rupa-36 inča (26,63 kg).
- Međunarodni standardi:UIC (UIC54, UIC60), BS (BS80A, BS100A), DIN i kineski GB standardi se obično koriste.
| Standard | Tip | Dužina/Prečnik | Težina / Materijal | |
| AREMA 2007 | 115RE | 4 rupe-24" | 17.04Kg | 45# hemikalija |
| 115RE | 6 rupa-36" | 25.56Kg | sastav (%): | |
| 132-136RE | 4 rupe-24" | 17.75Kg | C: 0.42-0.50 | |
| 132-136RE | 6 rupa-36" | 26.63Kg | Mn: 0,50-0,80 | |
| UIC{0}} | UIC60 | 4 rupe-630/Φ26 | 18.07Kg | Si: 0,17-0,37 |
| UIC60 | 4 rupe-600/Φ28 | 17.47Kg | Cr: Manje ili jednako 0,25 | |
| UIC60 | 4 rupe-630/Φ25 | 18.1Kg | P: Manje ili jednako 0,035 | |
| UIC54 | 4 rupe | 14.34Kg | S: Manje ili jednako 0,035 | |
| UIC54 | 6 rupa-800 | 19.94Kg | ||
| BS 47-1 | BS75R | 4 rupe | 6.56Kg | |
| BS60A | 4 rupe | 5.61Kg | ||
| BS80A | 4 rupe | 6.5Kg | ||
| BS90A | 685.8/Φ26 | 13.23Kg | 50# hemikalija | |
| BS90A | 792.9/Φ26.2 | 15.34Kg | sastav (%): | |
| BS100A | 4 rupe | C: 0.62-0.70 | ||
| 90/91LB | 4 rupe | 18.08Kg | Mn: 0,50-0,80 | |
| 90/91LB | 6 rupa | 19.9Kg | Si: 0,17-0,37 | |
| AS | 50kg | 4 rupe | 14.3Kg | Cr: Manje ili jednako 0,25 |
| 50kg | 6 rupa | 19.5Kg | P: Manje ili jednako 0,035 | |
| S49 | 4 rupe | 9.71Kg | S: Manje ili jednako 0,035 | |
Osnovan 2008.GNEE RAILje vodeći svjetski proizvođač i dobavljač željezničkih komponenti, specijaliziran za visok-kvalitettračne riblje ploče(šipke za spajanje/šipke za spajanje) sa snažnim proizvodnim kapacitetom i globalnim servisnim mogućnostima.
Naš portfelj šinskih ribljih ploča je sveobuhvatan i usklađen sa međunarodnim standardima, uključujući UIC, AREMA, BS, DIN i GB, pokrivajući laku šinu (8kg-30kg), tešku šinu (38kg-75kg) i sisteme za šine krana (QU70-QU120). Nudimo različite tipove kao što su izolovane spojne šipke, ispupčene riblje ploče i kompromisni spojevi šine, sa preciznim specifikacijama (4-rupa/6 rupa, 24-inča/36-inča), osiguravajući odlične mehaničke performanse. Podržavamo strogu kontrolu kvaliteta podržanu od strane ISO 9001:2015 od strane trećeg centra za provjeru i inspekciju u kući, GS dio BV. Naša usluga na jednom mjestu uključuje prilagođavanje, proizvodnju, pakovanje i podršku nakon prodaje, prilagođenu projektnim potrebama klijenata.
