Uvod u proizvod

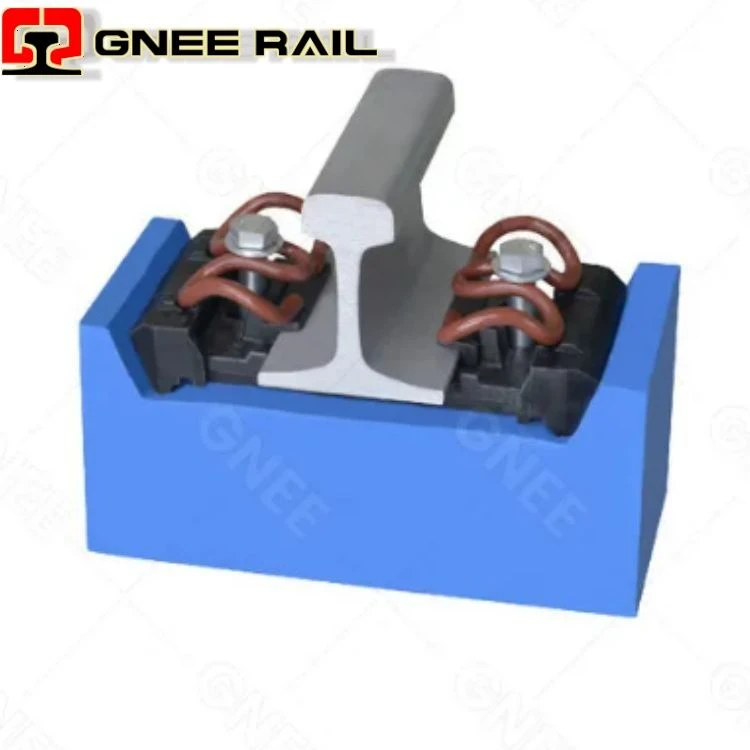

Sistem elastičnih šinskih zatvarača tipa I ima tip ramena i jestepogodan za čelične šine od 50, 60 kg/m. Pričvršćivači su elastične kopče u obliku ω-, naziva se i ω zatvarač. Podesite širinu kolosijeka s poklopcem mjernog traka i imajte određenu mogućnost podešavanja visine.
Elastična kopča tipa I sastoji se od elastičnih kopči (osim elastične kopče tipa B- koja se koristi na držaču 14. zgloba, ostali koriste elastične kopče tipa A-), držača mjerača, sjedala za pričvršćivanje, ploča za podmetanje ispod -šine, matica i spiralnih podložaka, ravnih šiljaka. Također može uključivati pod-podizne jastučiće ispod šina. Dijagram povezivanja pričvršćivača je prikazan na sljedeći način:
![rail clip\](/uploads/39962/products/2026012616160621b7f.jpg?size=339x0 "rail clip\")
Učvršćivač za šinu tipa I uključujući dijelove šine meha
| Ime | Materijal | Kol | Površinska obrada |
| Šraf sa dvostrukom glavom | Q235 | 4 | Galvanizirani premaz, vruće pocinčani premaz, prema zahtjevu klijenta |
| Rail flat washer | Q235 | 4 | pocinčani premaz ili crno ulje |
| Šesterokutna matica za šinu M24 | Q235 | 4 | pocinčani premaz ili crno ulje |
| Šipka A&Rail kopča B | 60Si2Mn | 4 | Crno ulje |
| Rail Insulator 14#&Rail Insulator 20# | Q235 | 4 | crno ulje |
| Rail Insulator 10#&Rail Insulator 6# | Q235 | 4 | Crno ulje |
| Ploča vodilice šine | Pa66+30%GF | 4 | Crno ili bijelo |
| Rail Pad | EVA ili guma | 2 | Crno |
Prema tome da li imaju funkciju podešavanja visine, tip I elastične kopče se mogu podijeliti na kopče za podizanje i ne-kopče. Ova dva se značajno razlikuju po strukturi, funkciji i scenarijima primjene.
Razlike između elastičnih obujmica tipa A i tipa B u sistemu za pričvršćivanje željeznice tipa I
Označavanje
Obujmice tipa A imaju oznaku "ⅠA" na površini.
Tip B kopče su označene "ⅠB" na površini.
Dimenzije
Tip A: Približno . 74mm × 129 mm veličine, sa visinom krune od 30,4 mm.
Tip B: Približno . 68mm × 129 mm veličine, sa visinom krune od 29 mm.
Tip A je sveukupno duži od tipa B.
Tehnički parametri
Tip A: Sila stezanja veća ili jednaka 8,0 kN; elastični hod 9 mm.
Tip B: Sila stezanja veća ili jednaka 9,0 kN; elastični hod 8 mm.
Položaji ugradnje
U šinama od 50 kg/m:
Obujmice tipa A se koriste za srednje dijelove.
Obujmice tipa B se koriste za spojeve.
Šematski dijagram podjele opsega srednjeg i repnog dijela elastične kopče:
Primjena proizvoda
Sistem željezničkih veza tipa I se uglavnom primjenjuje na ravne putničke{0}}teretne zajedničke željezničke pruge i pruge sa radijusom krivine ne manjim od 295m. Pogodan je za balastne kolosijeke sa betonskim pragovima za čelične šine od 50 kg/m. U međuvremenu, može se koristiti i za kolosijeke sa čeličnim šinama od 60 kg/m postavljenim bešavnim linijama, a pogodan je i za bešavne kolosijeke sa čeličnim šinama od 60 kg/m položenim na pravim linijama željezničkih pruga standardnog -kolosijeka ili krivine poluprečnika R veći od ili jednak 350 m betona.
Ostali proizvodi koji vam mogu zatrebati
Ako imate posebne zahtjeve za dužinu ili materijale veće čvrstoće, molimokontaktirajte nasza specijalnu proizvodnju po narudžbi.
Naši proizvodi
Rail Spike
Rail Bolt
Rail Clip
Rail Pad
GNEE RAIL ima kompletan set sistema stroge kontrole kvaliteta za proizvodnju učvršćivača za šine tokom celog procesa proizvodnje, od nabavke sirovina do primene gotovih zatvarača. Profesionalni inspekcijski tim provjerava svaki proces na proizvodnoj liniji, a vanmrežne inspekcije se provode svaka dva sata kako bi se osiguralo pružanje visoko-kvalitetnih proizvoda kupcima.
Šta GNEE RAIL koristi za pregled gotovih šinskih spojnica?
Brinellov tester tvrdoće
Analizator ugljika i sumpora
Rockwell Hardness Machine za ispitivanje metalnih materijala
Automatska mašina za ispitivanje udara
Metalografski mikroskop
Automatski{0}}analizator velike brzine
Mašina za ispitivanje zamora
Mašina za poliranje metalografskih uzoraka
Mašina za pokazivanje metalografskih uzoraka
Popularni tagovi: Tip i sistem zatvarača, Kina tip i sistem pričvršćivača proizvođači, dobavljači, fabrika
