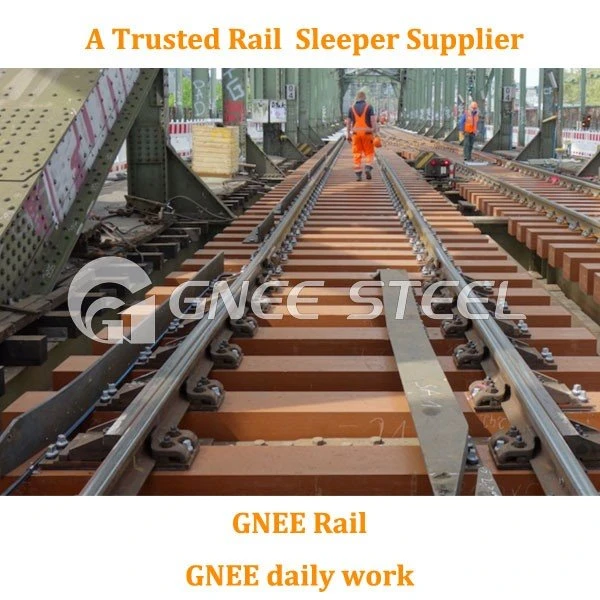

Kompozitni pragovi za skretnice i prelaze
Kompozitni pragovi su idealni za balastirane željezničke pruge, na primjer u primjeni skretnica i raskrsnica. Elastičnost plastike osigurava dobro prigušivanje i smanjuje habanje. Čelične šipke u potpunosti uklopljene u KLP® hibridni polimerni prekidač i prelazni prag ojačavaju željeznički prag i optimiziraju njegovu krutost. Ovi kompozitni pragovi imaju iste karakteristike prigušenja kao i drveni pragovi, što ih čini pogodnim za zamjenu drveta 1:1. Neobrađeni hrastov prag ima životni vek od otprilike 10 godina. Očekivani životni vijek KLP® hibridnih plastičnih pragova bez održavanja je više od 50 godina, što ove kompozitne pragove čini dobrom investicijom uz niske troškove životnog ciklusa.
Kompozitne karakteristike spavača
Instalacija na licu mjesta je jednostavna, a radovi na održavanju i popravci su znatno smanjeni.
Može dobro održavati razmak između šine i zaštitne ograde, praga i štitnika i geometriju linije, a stanje linije je odlično i u osnovi nepromijenjeno.
Površina za spavanje se ne može lako odlepiti.
Dostupne veličine: visina praga ne manja od 140 mm, širina ne manja od 200 mm, a dužina po potrebi kupca.
Standard kvaliteta proizvoda: CJ/T399-2012
čvrstoća materijala
|
Stavka |
JIS E1203:2007 Snaga |
(CJ/T{0}}) |
|
|
Snaga materijala |
Snaga pri savijanju |
min. 70 N/mm2 |
min. 80 N/mm2 |
|
Youngov modul u savijanju |
min. 6000 N/mm2 |
min. 7000 N/mm2 |
|
|
Izdržati opterećenje savijanja |
min. 170 kN |
min. 170 kN |
|
|
Uzdužna tlačna čvrstoća |
min. 40 N/mm2 |
min. 50 N/mm2 |
|
|
Snaga na smicanje |
min. 7 N/mm2 |
min. 7 N/mm2 |
|
|
Snaga prianjanja na smicanje |
min. 7 N/mm2 (lom osnovnog materijala) |
min. 7 N/mm2 (lom osnovnog materijala) |
|
|
Električna svojstva |
Probojni napon naizmjenične struje |
min. 20 kV |
min. 20 kV |
|
Otpor izolacije na jednosmjernu struju |
min. 1 X 1010 Ω |
min. 1 X 1010 Ω |
|
|
Snaga povlačenja |
Snaga povlačenja šiljaka |
min. 15 kN |
min. 20 kN |
|
Snaga povlačenja šiljaka |
min. 30 kN |
min. 40 kN |
|
|
Jedinična zapreminska masa |
{{0}}.74土 0,1 g/cm3 |
{{0}}.74土 0,1 g/cm3 |
|
|
Količina upijanja vode |
max. 10 mg/cm2 |
max. 10 mg/cm2 |
|
Priručnik sa specifikacijama
1. Probna opterećenja za pragove i drva od polimernih kompozita ne smiju biti manja od 130 kN (tf) u donjem dijelu šine i 98 kN (tf) u središnjem dijelu.
2. Prilikom zagrevanja od 25 stepeni do 70 stepeni maksimalno povećanje dužine polimernih kompozitnih pragova i drveta treba da bude 5 mm, pri hlađenju od 18 stepeni do minus 70 stepeni maksimalno smanjenje treba da bude 1 mm.
3. Otpor na izvlačenje željeznog šiljka ne smije biti manji od 350 kgf/cm2.
4. Polimer kompozitni pragovi i drvo su električno izolovani, električna impedansa nije manja od 20000 Ohma.
5. Vrijednost konzistencije pragova i drveta od polimernih kompozita nije manja od 1000 kg/m3.
6. Modul elastičnosti polimernih kompozitnih pragova i drveta pri savijanju nije manji od 2300mPa.
7. Otpornost polimernih kompozitnih pragova i drveta na statičko savijanje nije manja od 27 MPa.
8. Polimer kompozitni pragovi i građa moraju se koristiti za izgradnju novih željezničkih pruga i eksploataciju i održavanje starih u skladu sa referentnom dokumentacijom Ukrazaliznytsia, proizvodnih objekata i gradske željeznice.
